Горизонтальная склеивающая машина Hdaf

Приобретите высококачественную горизонтальную склеивающую машину Hdaf у Pulan, профессионального производителя и прямого поставщика в Китае. Это оборудование поддерживает настраиваемое расстояние между клеем и пути нанесения, обеспечивая различные процессы, такие как прямые линии, круги и спирали. Доступны образцы и гарантии, цены конкурентоспособны (прямо с завода), возможна сертификация CE. Это надежный выбор для ваших потребностей в закупках.

Что такое горизонтальная склеивающая машина Hdaf?

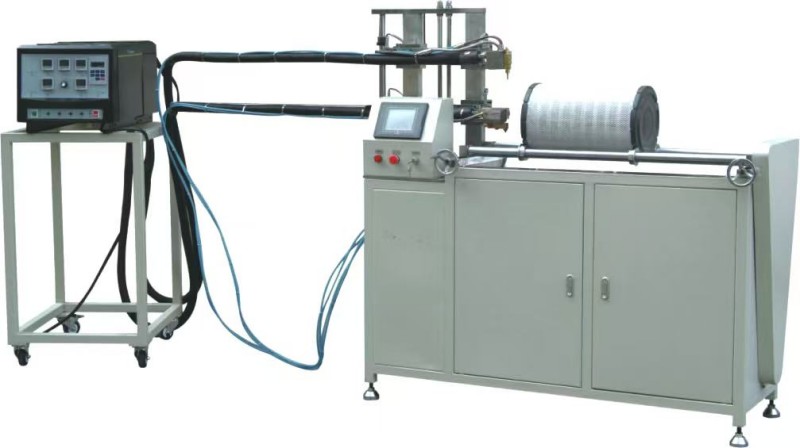

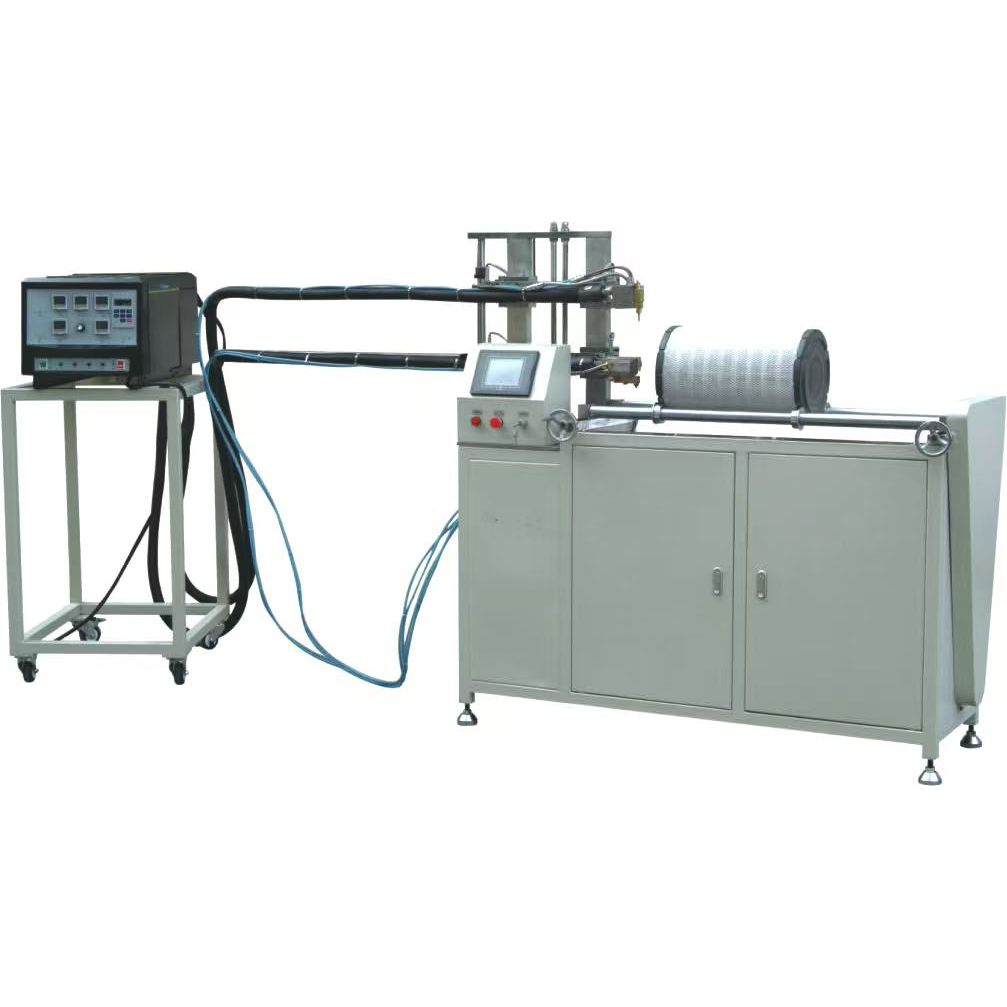

Горизонтальная склеивающая машина Hdaf — это автоматизированная система, предназначенная для нанесения термоклея на большие цилиндрические и конические элементы воздушного фильтра. Он состоит из пяти основных компонентов: механизма привода верхнего и нижнего дозирующих пистолетов, механизма поддержки заготовки, механизма привода заготовки, сенсорного пульта управления и узла термоклея. В машине используется реечная система для перемещения дозирующих пистолетов и цепной привод для вращения заготовки, что позволяет использовать три схемы дозирования — линейную, круговую и спиральную — для облегчения эффективного производства крупных элементов воздушного фильтра.

Таблица технических характеристик

Особенности продукта

1. Три режима разливки: линейный, круговой и спиральный узоры можно свободно переключать для удовлетворения разнообразных требований к продукту.
2. Независимый контроль внутреннего и внешнего кругов: позволяет одновременно или раздельно разливать внутренние и внешние круги, обеспечивая гибкость и эффективность.
3. Сенсорный экран и управление ПЛК: интуитивно понятное и простое управление; поддерживает как китайский, так и английский интерфейсы с удобной настройкой параметров.
4. Широкий диапазон совместимости заготовок: подходит для заготовок длиной до 950 мм и диаметром 100 мм и более.
5. Горизонтальная конструкция для стабильной работы: регулируемые опорные валы и ролики обеспечивают точное позиционирование заготовки.
6. Высокая эффективность производства: производительность 3–5 штук в минуту, что соответствует потребностям массового производства.
7. Безопасность и надежность. Оснащен такими функциями безопасности, как аварийный выключатель, защитные ограждения и заземление.

Основные принципы и производственный процесс

Реечный механизм приводит клеевой пистолет в движение вперед и назад для линейного нанесения; цепной привод вращает опору заготовки для кругового дозирования; и одновременное движение обоих с определенным соотношением скоростей обеспечивает спиральное дозирование.

Подробный производственный процесс:

1. Отрегулируйте опору заготовки: отрегулируйте расстояние между двумя приводными валами в зависимости от диаметра фильтрующего элемента и отрегулируйте расстояние между опорными роликами в зависимости от его длины.
2. Загрузите заготовку: поместите фильтрующий элемент на опорные ролики.
3. Выберите режим дозирования: используйте сенсорный экран, чтобы выбрать линейный, круговой или спиральный режим.
4. Линейное дозирование: клеевой пистолет перемещается, а заготовка остается неподвижной, распределяя прямую полоску клея; После завершения заготовку поворачивают, чтобы выдать следующую бусинку.
5. Круговое дозирование: заготовка поворачивается на один полный оборот, в то время как клеевой пистолет остается неподвижным, чтобы завершить круговой валик; Затем клеевой пистолет меняет положение, чтобы нанести следующий круг.
6. Спиральное дозирование: клеевой пистолет и заготовка движутся синхронно с заданным соотношением, непрерывно распределяя спиральный шарик клея.
7. Разгрузка: По завершении выдачи вынуть готовый продукт.

Что следует учитывать при установке?

1. Выбор места: разместите горизонтальную склеивающую машину Hdaf в подходящем рабочем пространстве или на линии сборки фильтрующих элементов; убедитесь, что пол ровный, чистый и хорошо вентилируемый, избегайте мест с высокими температурами или чрезмерной пылью.
2. Планировка и расположение. Отметьте осевую линию установки оборудования в указанном месте.
3. Распаковка и транспортировка: Снимите упаковку и пылезащитную пленку, затем с помощью вилочного погрузчика переместите машину в фиксированное положение.
4. Требования к зазору: Соблюдайте расстояние не менее 1 метра от стен с левой, правой и задней стороны и не менее 1,5 метра спереди.
5. Анкеровка и выравнивание. Закрепите машину с помощью анкерных болтов или противоскользящих резиновых подушек и выровняйте машину.
6. Подключение питания: 220 В/50 Гц; обязательно наличие защитного заземления, при этом провод заземления подключается к анкерному болту машины.
7. Подключение подачи воздуха: Давление подачи воздуха должно составлять 0,6 МПа; подключаться только тогда, когда это требование выполнено.

Часто задаваемые вопросы

В1: Для каких продуктов подходит горизонтальная склеивающая машина Hdaf?
A: Подходит для нанесения термоклея на большие цилиндрические и конические элементы воздушных фильтров, например, для воздухоочистителей и тяжелых транспортных средств.

В2: Какие схемы дозирования поддерживает оборудование?
О: Он поддерживает три схемы выдачи: линейную, круговую и спиральную; он может распространяться по внутреннему и внешнему кругам одновременно или независимо.

В3: Можно ли разместить фильтрующие элементы разной длины и диаметра?
А: Да. Он обрабатывает заготовки длиной ≤950 мм и диаметром ≥100 мм; регулировка осуществляется путем изменения расстояния между приводными валами и опорными роликами.

В4: регулируется ли скорость подачи?
А: Да. Такие параметры, как скорость движения клеевого пистолета, скорость вращения заготовки и задержка подачи спирали, можно регулировать с помощью сенсорного экрана.

В5: Какова производственная эффективность оборудования?
О: Производственная мощность составляет 3–5 штук в минуту.

В6: сложна ли операция?
О: Нет, это не сложно. Он оснащен сенсорным интерфейсом с ручным и автоматическим режимами, а настройки параметров интуитивно понятны.

В7: Какие функции безопасности он имеет?
A: Он оснащен аварийным выключателем, защитной блокировкой и защитой от заземления; протоколы безопасности строго запрещают открывать ограждение во время работы машины.

В8: Что делать, если клеевой пистолет не подает клей?
О: Возможные причины: в аппарате нет термоклея, отключена подача воздуха к клеевому пистолету или неисправность аппарата. Устранение неполадок: добавьте клей, включите подачу воздуха или осмотрите/отремонтируйте/замените машину.

В9: Как выполняется ежедневное обслуживание?
О: Ежедневно поддерживайте машину в чистоте и удаляйте прилипший термоплавкий клей; регулярно смазывать приводные цепи и подвижные соединения; ежемесячно проверяйте крепеж и компоненты привода.

В10: Доступна ли настройка?
О: Да, мы поддерживаем индивидуальные и оптовые заказы.。
