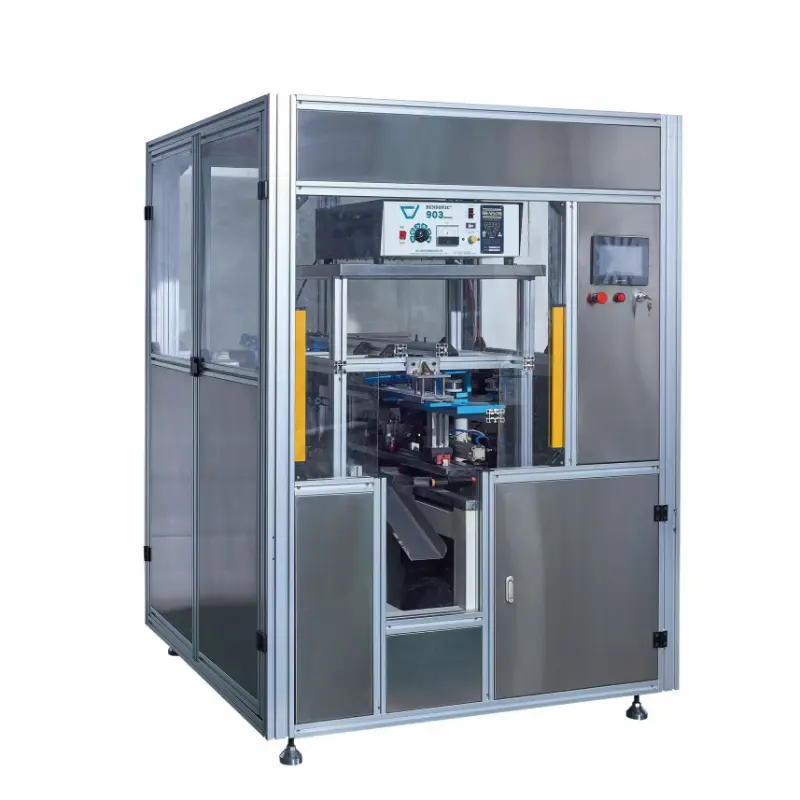

Полностью автоматический ультразвуковой сварочный аппарат с фильтрующими элементами

Являясь специализированным китайским производителем оборудования для производства эко-фильтров, компания Pulan предлагает высококачественный полностью автоматический ультразвуковой сварочный аппарат для фильтрующих элементов. Он оснащен программным управлением ПЛК и сенсорным экраном, а также полностью автоматизированными процессами подачи, сварки и разгрузки. Он имеет производственную мощность 4 штуки в минуту и ​​рабочую высоту 250 мм.

Что такое полностью автоматический ультразвуковой сварочный аппарат с фильтрующими элементами?

Полностью автоматический ультразвуковой сварочный аппарат для фильтрующих элементов — это автоматизированная система, разработанная для ультразвуковой герметизации кромок воздушных фильтров салона. Он объединяет в одном производственном блоке направляющую подачи, ультразвуковые сварочные рупоры, пневматические сварочные цилиндры, разгрузочную направляющую, устройство подачи ленты и систему управления на базе ПЛК.

Во время работы на термопластичные контактные поверхности фильтра передаются ультразвуковые колебания чрезвычайно высоких частот. Трение, возникающее в соединении, создает локализованное тепло, вызывающее быстрое плавление материала. Под контролируемым давлением расплавленные поверхности сплавляются вместе и затвердевают, образуя прочную молекулярную связь, образуя сварные швы, прочность которых близка к прочности исходного материала.

Приложения и структура машины

Приложения: Ультразвуковая герметизация и сварка обеих боковых кромок салонных фильтров.

Основные компоненты:

Принцип работы и производственный процесс

Принцип работы:

Ультразвуковая энергия передается на термопластичные контактные поверхности фильтра, создавая высокочастотные вибрации, которые генерируют локализованное тепло в зоне сварки. Пластик плавится практически мгновенно и плавится под давлением. После того как ультразвуковая вибрация прекращается, на короткое время поддерживается давление, позволяющее соединению затвердеть, в результате чего образуется прочная молекулярная связь с прочностью сварки, близкой к исходному материалу.

Производственный процесс:

1. Загрузка: Поместите фильтр в направляющую подачи шарниром вверх. Если требуется герметизирующая лента, поместите ее между соединяемыми поверхностями. Совместите центр фильтра с направляющим блоком и вставьте следующую складку в верхнюю и нижнюю направляющие.
2. Кормление: Аккуратно протолкните фильтр вперед, пока инфракрасный датчик положения не зафиксирует его прибытие.
3. Позиционирование: серводвигатель приводит в движение шариковый винт, а позиционирующий цилиндр втягивается, точно перемещая фильтр между двумя сварочными головками.
4. Ультразвуковая сварка: пневматические цилиндры одновременно прижимают оба ультразвуковых рупора к краям фильтра, чтобы завершить процесс сварки.
5. Разгрузка: следующий фильтр продвигает предыдущий готовый фильтр, который выходит через разгрузочную направляющую.
6. Непрерывное производство: цикл повторяется автоматически для обеспечения бесперебойной работы.

Ключевые особенности

1. Ультразвуковая сварка без клея:Пластик склеивается с помощью ультразвуковой энергии вместо термоклея, что обеспечивает экологически чистый процесс и прочность сварного шва, близкую к основному материалу.
2. Полностью автоматическое управление ПЛК:Подача, позиционирование, сварка и разгрузка выполняются автоматически, что сокращает ручной труд при сохранении производительности 4 штук в минуту.
3. Высокоточное сервопозиционирование:Шариковый винт с сервоприводом точно позиционирует каждый фильтр, обеспечивая стабильное качество сварки и повторяемые результаты.
4. Одновременная двусторонняя сварка:Два ультразвуковых сварочных рупора работают одновременно, выполняя обе боковые сварки за один цикл, что повышает производительность.
5. Дополнительное устройство подачи ленты:Устройство подачи ленты может быть установлено или снято в зависимости от производственного процесса заказчика, не влияя при этом на производительность сварки.
6. Регулируемая направляющая для кормления:Зазор направляющей можно легко регулировать с помощью ручки управления и направляющего блока, что позволяет машине обрабатывать фильтры различной толщины.
7. Управление сенсорным экраном:Интерфейс ПЛК и сенсорного экрана упрощают настройку параметров, обеспечивая при этом информацию о состоянии машины и рабочую информацию в режиме реального времени.
8. CE-сертифицированная конструкция безопасности:Многие модели соответствуют стандартам CE и включают защиту от аварийной остановки, защитные ограждения и надежное заземление для безопасной работы.

Технические параметры

Меры предосторожности при установке

1. Установите машину на ровном, чистом и хорошо вентилируемом полу вдали от чрезмерного тепла и пыли.
2. Оставьте свободное пространство не менее 1,5 метра спереди и сзади и по 1 метру с обеих сторон.
3. Для транспортировки используйте вилочный погрузчик грузоподъемностью не менее 1 тонны.
4. Надежно закрепите машину и убедитесь, что она правильно выровнена.
5. Подключитесь к выделенному источнику питания 380 В/50 Гц с надлежащим заземлением.
6. Обеспечить стабильную подачу сжатого воздуха давлением 0,6 МПа.
7. Перед началом работы осмотрите силовой кабель, кнопку аварийной остановки и защитные дверцы.

Часто задаваемые вопросы

В1: Что делать, если сварной шов сгорел или недостаточно прочен?

О: Мощность ультразвука может не подходить для текущего фильтрующего материала. Отрегулируйте мощность сварки с помощью сенсорного экрана или ультразвукового генератора в зависимости от материала фильтра, например полипропилена или нетканого материала.

Вопрос 2: Является ли устройство подачи ленты обязательным?

О: Нет. Устройство подачи ленты не является обязательным. Если в вашем производственном процессе не требуется лента внутри соединения, ее можно удалить, не влияя на функцию ультразвуковой сварки.

В3: Может ли машина обрабатывать фильтры разной толщины?

А: Да. Зазор направляющей подачи можно регулировать с помощью ручки регулировки зазора и направляющего блока, что позволяет машине работать с фильтрами различной толщины.

В4: Насколько сильна ультразвуковая сварка?

Ответ: Ультразвуковая сварка восстанавливает молекулярную структуру пластика в месте соединения, обеспечивая прочность сварного шва, близкую к прочности исходного материала, и значительно прочнее, чем обычное соединение клеем-расплавом.

Информация о покупке

Полностью автоматический ультразвуковой сварочный аппарат для фильтрующих элементов предназначен для ультразвуковой боковой герметизации салонных фильтров в больших объемах. Мы предлагаем бесплатные услуги по сварке образцов — просто отправьте образцы фильтров, и мы выполним пробную сварку, прежде чем вернуть их для оценки.

На оптовые заказы распространяются льготные цены, а графики поставок можно согласовать с нашим отделом продаж. Также доступны машины, изготовленные по индивидуальному заказу с различной рабочей высотой или специальными требованиями к сварке. Каждая машина поставляется с руководством по эксплуатации на китайском и английском языках, электрическими схемами и списком пневматических деталей.

Являясь профессиональным производителем и экспортером оборудования для фильтрующей сварки, Pulan предлагает прямые цены с завода, годовую гарантию и долгосрочную поддержку запасных частей, включая ультразвуковые сварочные рупоры и компоненты пневматического уплотнения. Свяжитесь с нами сегодня для получения предложения или организуйте посещение нашего завода.
