Покупайте качественную автоматическую машину для нанесения клея-расплава ротационного типа на заводе Pulan в Китае. Машина имеет поворотную конструкцию с 8 станциями, оснащенную двойным инфракрасным мониторингом, верхней и нижней направляющими пластинами для предотвращения падения и независимыми регуляторами скорости. Обеспечивает прочное склеивание и плоские швы. Как профессиональный производитель машин для склеивания фильтрующих элементов, мы предоставляем прямые поставки с завода и услуги по индивидуальному заказу. Добро пожаловать на размещение оптовых заказов.

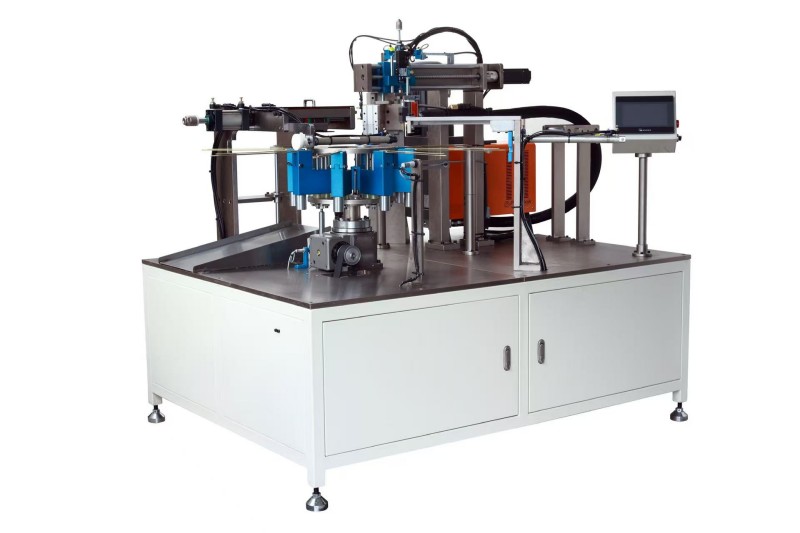

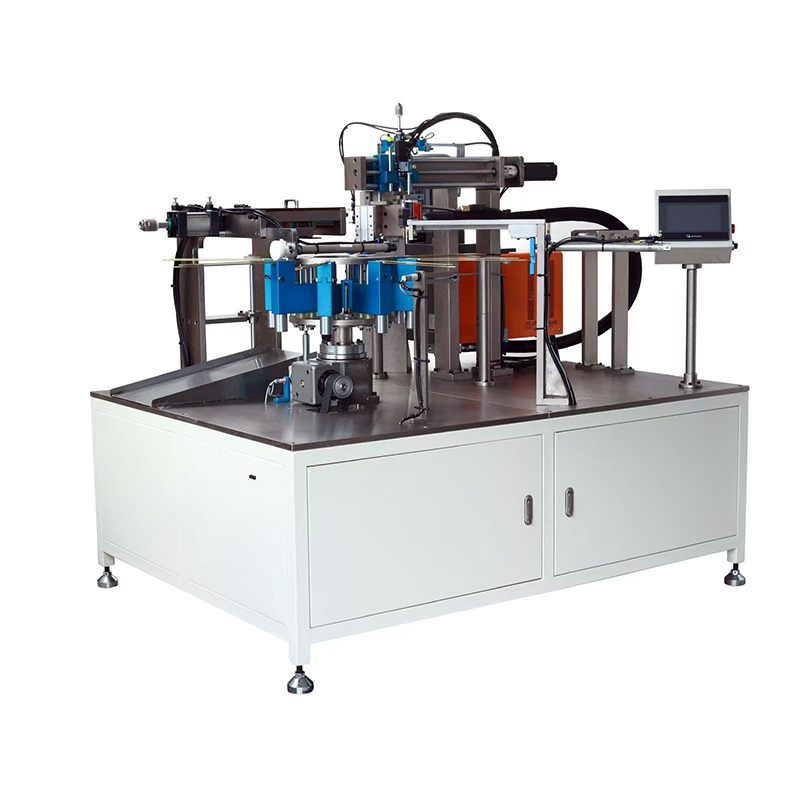

Автоматическая машина для нанесения клея-расплава ротационного типа представляет собой автоматизированное оборудование, предназначенное для склеивания термоклеем стыков и концевых соединений фильтрующих элементов.
Он состоит из трех основных частей: системы дозирующей головки клея, системы транспортировки и машины для нанесения клея-расплава.
Благодаря инфракрасному мониторингу машина автоматически выполняет подачу фильтрующего элемента, его позиционирование, дозирование клея, прессование и выпуск. Для прессования/зажима и транспортировки готовой продукции используются два синхронных ремня, которые отличаются компактной структурой, высокой прочностью сцепления и гладкой поверхностью соединения.
Это оборудование подходит для массового производства трех автомобильных фильтров и гидравлических фильтрующих элементов. Это эффективная альтернатива нанесению клея вручную, улучшающая стабильность производства и качество склеивания.
Автоматическая машина для нанесения клея-расплава ротационного типа в основном используется для склеивания клеем-расплавом соединений фильтрующих элементов, в том числе:
Масляные фильтры
Топливные фильтры
Воздушные фильтры
Гидравлические фильтрующие элементы
| Компонент | Описание |
| Система дозирования клея | Расплавляет термоплавкий клей при высокой температуре и распределяет контролируемое количество на стыки фильтрующих элементов. |
| Конвейерная система | Два синхронных ремня обеспечивают прессование, зажим и транспортировку готовой продукции. |
| Машина для нанесения клея-расплава | Обеспечивает нагрев и подачу клея, мощность нагрева 4 кВт. |
| Инфракрасная система мониторинга | Двойная система мониторинга с инфракрасным датчиком позиционирования впускного цилиндра и инфракрасным датчиком клеевой головки. |
| Верхняя и нижняя дверные панели + направляющие блоки | Четыре дверные панели и направляющие блоки на входе предотвращают падение фильтрующих элементов. |
| Регулятор скорости | Независимая регулировка скорости главного двигателя и двигателя конвейерной ленты. |
| Электрическая коробка и панель управления | В комплект входит аварийный выключатель, счетчик, ручка регулировки скорости и т. д. |
Стойка для размотки материала и ролики для тиснения.
Гидравлическая система (лопастной насос, гидромотор, дроссельный клапан, предохранительный клапан)
Формируем главный вал и сцепление.
Механизм складывания края (регулируется винтами)
Краевые прижимные ролики (регулировка маховиком)
Режущий роторный блок (внешний режущий нож + внутренний режущий нож)
Стержень контроля длины и измерительная шкала
Электрическая система управления (сенсорный экран/кнопки)
После того как термоплавкий клей расплавится при высокой температуре, он аккуратно наносится на соединение фильтрующего элемента через дозирующую головку клея.
Затем два синхронных ремня прижимают и зажимают стык фильтрующего элемента для достижения прочного соединения. В то же время синхронные ремни выводят готовый фильтрующий элемент из машины.
| Шаг | Операция |
| Подготовка к загрузке | Поместите соединение фильтрующего элемента вверх, плавно вставьте его в зазор между левой и правой дверными панелями и совместите центр соединения с направляющим блоком. |
| Ручное кормление | Плавно вставьте фильтрующий элемент внутрь. Инфракрасный датчик позиционирующего цилиндра обнаруживает фильтрующий элемент. |
| Освобождение позиции | Позиционирующий цилиндр втягивается, позволяя фильтрующему элементу войти в станцию дозирования клея. |
| Автоматическое дозирование клея | Когда инфракрасный датчик клеевой головки определяет положение фильтрующего элемента, электромагнитный клапан клеевой головки открывается и начинается подача. |
| Прессование и транспортировка | Синхронные ремни выдвигают фильтрующий элемент, прижимая и склеивая стык. |
| Прерывистая транспортировка | Синхронные ленты периодически транспортируют продукцию до достижения определенного количества, затем продукция падает на плоский конвейер. |
| Выход готовой продукции | Плоский конвейер транспортирует готовые фильтрующие элементы за пределы машины. |
1. Полностью автоматическое ротационное непрерывное производство.
Машина автоматически выполняет подачу фильтрующего элемента, его позиционирование, дозирование клея, прессование и вывод за один процесс без ручного вмешательства. Стабильный производственный ритм достигает примерно 15 шт/мин.
2. Двойной инфракрасный мониторинг, точный и надежный.
Инфракрасный датчик позиционирования впускного цилиндра и инфракрасный датчик дозирующей головки клея обеспечивают работу машины только после правильного расположения фильтрующего элемента, предотвращая пропуск клея или пустое соединение.
3. Интегрированное синхронное ленточное прессование и транспортировка.
Два синхронных ремня выполняют как прессование/зажим, так и транспортировку готовой продукции, сокращая промежуточную обработку и повышая эффективность производства.
4. Регулируемый объем дозирования клея.
Каждая головка дозатора клея оснащена независимым регулировочным винтом. Поверните по часовой стрелке, чтобы уменьшить выход клея, и против часовой стрелки, чтобы увеличить выход клея, в соответствии с различными характеристиками фильтра.
5. Регулируемая высота и положение клеевой головки.
С помощью маховиков и регулировочных болтов высоту и горизонтальное положение клеевой головки можно быстро отрегулировать для различных размеров соединений фильтрующих элементов.
6. Простая регулировка натяжения синхронного ремня.
Маховые колеса с обеих сторон машины позволяют независимо регулировать натяжение синхронного ремня, обеспечивая равномерную силу прижима и прочное соединение.
7. Верхняя и нижняя дверные панели с направляющими блоками предотвращают падение.
Входное отверстие оснащено четырьмя дверными панелями и направляющими блоками, которые плавно направляют фильтрующие элементы в машину, предотвращая опрокидывание или падение.
8. Независимые регуляторы скорости.
Как главный двигатель, так и двигатель конвейера оснащены независимыми регуляторами скорости, позволяющими регулировать скорость в соответствии с требованиями к качеству склеивания и эффективности производства.
| Параметр | Спецификация |
| Модель | ПЛРЗ-250-8 (8-станционный) |
| Производственная мощность | 15 шт/мин |
| Максимальная высота фильтрующего элемента | ≤ 250 мм |
| Мощность главного двигателя | 200 Вт |
| Мощность двигателя конвейера | 200 Вт |
| Мощность двигателя для клея-расплава | 0,12 кВт |
| Мощность нагрева клея-расплава | 4 кВт |
| Общая мощность | Прибл. 4,5 кВт |
| Источник питания | 380 В/50 Гц (настраиваемый) |
| Давление подачи воздуха | 0,6 МПа |
| Габаритные размеры (Д × Ш × В) | 1400×1100×1600 мм |
Выбор места: Установите машину на подходящей рабочей площадке или производственной линии по сборке фильтров с ровным полом.
Маркировка центральной линии: отметьте центральную линию установки в соответствии с положением установки машины.
Распаковка и обращение: Снимите упаковку и пылезащитную пленку. Используйте вилочный погрузчик грузоподъемностью более 1 тонны, чтобы переместить машину на место.
Требуемое пространство: Соблюдайте расстояние >1 метра от стен с обеих сторон и >1,5 метра спереди и сзади. Соблюдайте расстояние 0,8–1,2 метра между машинами на одной центральной линии.
Регулировка уровня: перед работой откалибруйте уровень машины.
Подключение питания: используйте источник питания 380 В/50 Гц. Сечение кабеля ≥2,5 мм². Машина должна иметь независимую защиту заземления.
Подключение подачи воздуха: Требуемое давление воздуха составляет 0,6 МПа. Воздушный компрессор необходим, если нет источника сжатого воздуха.
Проверка безопасности: перед работой проверьте кабельные соединения, сброс аварийного останова и защитные крышки.
В1: Какие продукты можно склеивать с помощью автоматической ротационной машины для нанесения клея-расплава PLRZ-250-8?
A: Подходит для склеивания термоклеем трех автомобильных фильтров (масляных фильтров, топливных фильтров, воздушных фильтров) и соединений гидравлических фильтрующих элементов.
В2: Каковы основные компоненты машины?
A: Машина в основном состоит из системы дозирующей головки клея, системы синхронной ленточной транспортировки, машины для нанесения клея-расплава, системы инфракрасного мониторинга, верхних/нижних дверных панелей, направляющих блоков, регуляторов скорости и электрического блока управления.
В3: Какова максимальная высота фильтрующего элемента?
О: Стандартная модель поддерживает фильтрующие элементы максимальной высотой ≤250 мм. Более высокие фильтрующие элементы могут быть настроены по индивидуальному заказу.
В4: Почему связь не прочная? Как это можно решить?
Ответ: Общие причины включают в себя:
① Слишком мало клея → Увеличьте расход клея.
② Слишком высокая скорость транспортировки → Уменьшите скорость главного двигателя.
③ Ремень синхронизатора слишком ослаблен → Отрегулируйте натяжение ремня.
Подробные методы настройки представлены в инструкции.
В5: Как долго необходимо нагревать машину для нанесения клея-расплава?
О: Для достижения заданной температуры требуется примерно 15–20 минут (обычно 150–180°C в зависимости от типа клея). Рекомендуется начинать обогрев перед каждой производственной сменой.
В6: Что делать, если фильтрующий элемент застрял или упал?
A: Проверьте, не деформированы ли панели впускной двери, выровнен ли направляющий блок и не слишком ли ослаблены синхронизирующие ремни. Отрегулируйте согласно руководству по эксплуатации.
В7: сложно ли управлять машиной?
О: Нет. В машине используется автоматическая система мониторинга с инфракрасным датчиком. Операторам нужно только вставить и слегка нажать на фильтрующий элемент, и машина автоматически выполнит приклеивание и вывод.
В8: Какие функции защиты безопасности имеет машина?
A: Он оснащен кнопкой аварийной остановки, блокировкой защитной крышки и защитой от заземления. Техническое обслуживание должно выполняться после отключения питания в соответствии с требованиями безопасности.
В9: Каков гарантийный срок?
О: на всю машину предоставляется 12-месячная гарантия с момента доставки. На изнашиваемые детали, такие как зубчатые ремни, инфракрасные переключатели и нагревательные трубки, предоставляется 6-месячная гарантия.
В10: Можно ли склеивать различные формы соединений фильтрующих элементов?
О: Стандартная конструкция поддерживает распространенные прямоугольные и трапециевидные соединения. Для специальных форм могут быть предоставлены образцы для индивидуальной конструкции клеевой головки.
Эта машина представляет собой автоматическую машину для нанесения клея-расплава ротационного типа, подходящую для крупномасштабного производства склеивания соединений фильтрующих элементов.
Доступно бесплатное тестирование образцов (отправьте фильтрующие элементы, мы проведем пробное приклеивание и вернем образцы для проверки).
На оптовые заказы распространяются скидки. Пожалуйста, свяжитесь с отделом продаж, чтобы узнать время доставки.
Возможна индивидуальная настройка для фильтров большей высоты, других номеров станций или особых требований к электропитанию.
Вместе с машиной поставляются руководства на китайском и английском языках, электрические схемы и списки пневматических компонентов.
