Компания Pulan является ведущим производителем, поставщиком и экспортером полностью автоматических плиссировочных машин для композитных материалов в Китае. Машина оснащена пневматической загрузкой для снижения трудоемкости, а двуязычный китайско-английский сенсорный интерфейс поддерживает цифровую настройку высоты складок и сохранение параметров. Являясь прямым заводским поставщиком, мы предлагаем прямые цены с завода, годовую гарантию, бесплатное тестирование образцов, долгосрочную поддержку запасных частей и индивидуальные решения для оптовых заказов.

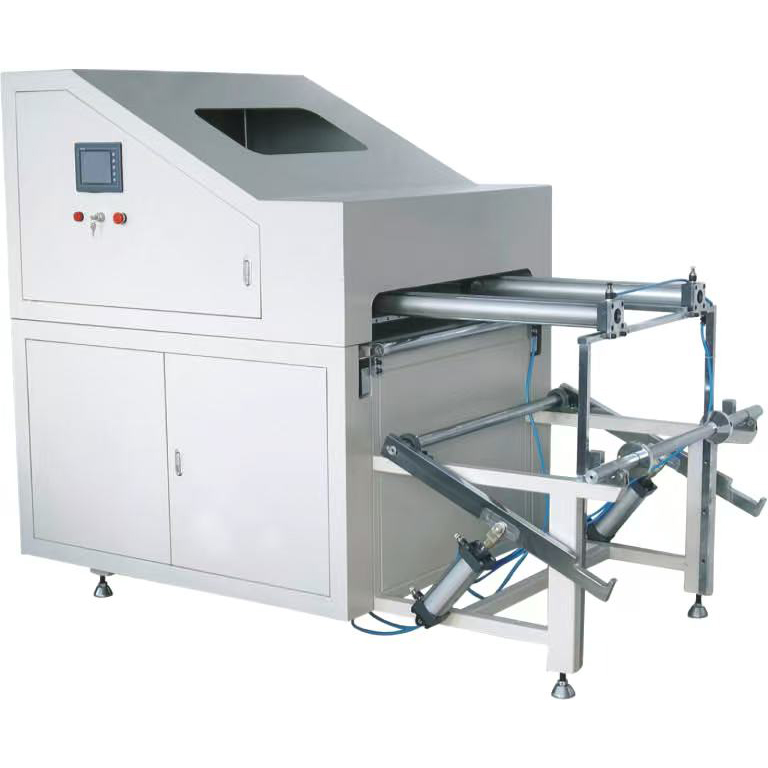

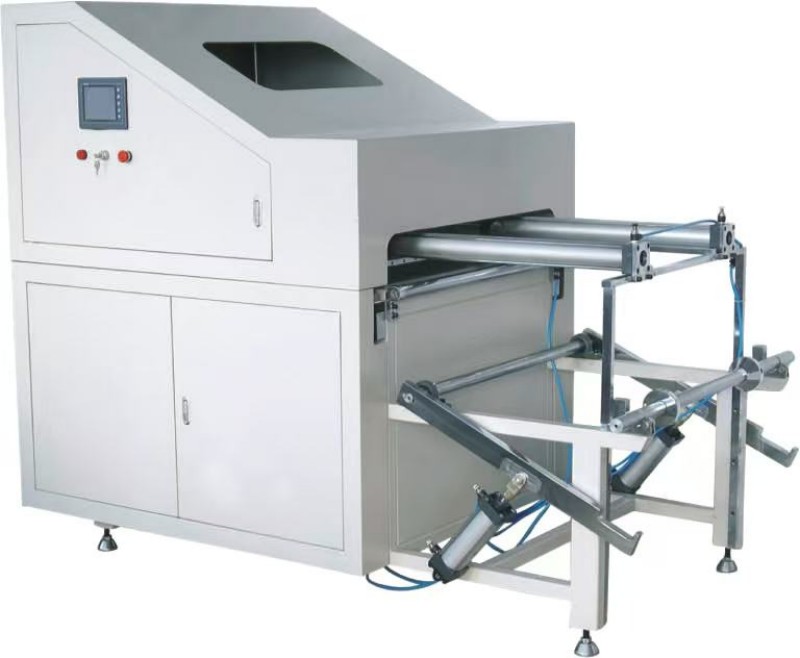

Полностью автоматическая плиссировочная машина для композитных материалов представляет собой автоматизированную систему плиссирования, которая формирует композитный фильтрующий материал путем сжатия материала между передними и задними плиссирующими лезвиями. Машина состоит из пневматической системы загрузки, размоточной стойки, узла переднего и заднего ножей.
Во время работы заднее лезвие удерживает одну сторону фильтрующего материала, а переднее лезвие опускается и подталкивает материал к заднему лезвию. Действие сжатия создает складки на заданной высоте. Эта машина идеально подходит для массового производства крупноскладчатых композитных фильтрующих материалов, используемых в системах грубой и средней эффективности фильтрации.
Машина специально разработана для ламинирования:
Проволочная сетка, используемая в воздушных фильтрах грубой и средней эффективности.
Нетканый фильтрующий материал, используемый в воздушных фильтрах грубой и средней эффективности.
Пневматическая система загрузки: загрузочный цилиндр, загрузочный поворотный рычаг, вал для бумаги и держатель конуса.
Размоточная стойка: гнезда подшипников и натяжные ролики.
Передний отвал в сборе: передний отвал, толкающий цилиндр переднего отвала и подъемный цилиндр.
Задний отвал в сборе: задний отвал, подъемный цилиндр и направляющие стержни.
Система управления: китайско-английский сенсорный экран, кнопка аварийной остановки и выключатель питания.
Вспомогательные компоненты: блок подготовки воздуха, электромагнитные клапаны и регулятор скорости.
Главный выключатель питания
Заднее лезвие прижимает одну сторону композитного фильтрующего материала, а переднее лезвие опускается на материал. Затем цилиндр переднего ножа перемещает переднее лезвие по направлению к заднему. Под действием силы сжатия, создаваемой между двумя лопастями, фильтрующий материал складывается до заданной высоты.
Загрузка материала
Вставьте вал через рулон фильтрующего материала и закрепите его держателями конусов.
Загрузочный цилиндр приводит в движение поворотный рычаг, устанавливая вал на опоры подшипников.
Материал Резьба
Протяните передний край фильтрующего материала вверх через натяжные ролики и поместите его под заднее лезвие.
Зажим материала
Цилиндр заднего ножа опускает задний нож, чтобы удерживать материал.
Подъемный цилиндр переднего лезвия опускает переднее лезвие на носитель.
Плиссировка
Толкающий цилиндр переднего отвала перемещает переднее отвало по направлению к заднему.
Композитный материал сжимается до заданной высоты складок.
Возвратный цикл
Переднее лезвие втягивается и поднимается.
Заднее лезвие поднимается и завершает один цикл складывания.
Непрерывное производство
Фильтрующий материал автоматически продвигается к следующему циклу гофрирования.
1. Компрессионная гофрировка передних и задних лезвий для обеспечения большой высоты складок.
Полностью автоматическая плиссировочная машина для композитных материалов поддерживает высоту складок от 20 до 300 мм. Сенсорный экран автоматически регулирует ход лезвия в соответствии с заданной высотой складок, что делает его идеальным для производства крупноскладчатых фильтрующих материалов.
2. Пневматическая система загрузки
Пневматический загрузочный рычаг автоматически помещает тяжелые рулоны фильтрующего материала на разматывающую стойку, что значительно сокращает ручной труд.
3. Точная высота складок и гладкие концы складок.
Цифровые настройки высоты складок позволяют системе автоматически подстраиваться под ход цилиндра, обеспечивая постоянство размеров складок и гладкие края складок.
4. Компактный мехатронный дизайн.
Имея размеры 2030 × 1120 × 1620 мм, машина занимает компактную площадь, сохраняя при этом высокий уровень автоматизации.
5. Удобный интерфейс сенсорного экрана.
Двуязычный сенсорный экран поддерживает настройку высоты складок, настройку параметров задержки, мониторинг производства, хранение рецептов и подсчет продукции.
6. Надежная пневматическая система управления.
Оснащен блоками подготовки воздуха, электромагнитными клапанами, регуляторами давления и пневмоцилиндрами для стабильной и надежной работы.
7. Широкая совместимость материалов.
Подходит для различных композитных фильтрующих материалов, в том числе:
Нетканый материал + композиты из проволочной сетки
Нетканое полотно + композиты с активированным углем
Другие фильтрующие материалы грубой и средней эффективности.
Максимальный диаметр рулона материала: 600 мм.
Максимальная ширина изделия: 700 мм
8. Простота обслуживания
Плановое техническое обслуживание включает в себя очистку от мусора, смазку цепей и движущихся частей, а также периодическую проверку креплений и уплотнений цилиндров.
| Параметр | Спецификация |
| Модель | ПЛЗД-700 |
| Производственная мощность | 3 м/мин |
| Высота сгиба продукта | 20–300 мм (регулируемый) |
| Ширина продукта | ≤ 700 мм |
| Диаметр рулона материала | ≤ 600 мм |
| Мощность двигателя | 0,75 кВт |
| Давление подачи воздуха | 0,6 МПа |
| Источник питания | 220 В/50 Гц |
| Габаритные размеры (Д × Ш × В) | 2030×1120×1620 мм |
Установите полностью автоматическую плиссировочную машину для композитных материалов на ровном, чистом и хорошо вентилируемом полу, вдали от чрезмерной пыли и тепла.
Соблюдайте расстояние не менее 1 метра с правой стороны и 1,5 метра с передней, задней и левой сторон.
Для транспортировки используйте вилочный погрузчик грузоподъемностью не менее 1 тонны.
Закрепите машину и обеспечьте правильное выравнивание.
Подключитесь к выделенному источнику питания 220 В/50 Гц с надлежащим заземлением.
Обеспечьте подачу сжатого воздуха давлением 0,6 МПа.
Перед началом работы осмотрите кабели, кнопки аварийной остановки и защитные ограждения.
В1: Что делать, если фактическая высота складок не соответствует настройке?
A: Проверьте настройку высоты складок на сенсорном экране и проверьте, соответствует ли ход цилиндра переднего ножа настроенному значению. Для тестирования можно использовать ручной режим. Если отклонения остаются, отрегулируйте предел хода цилиндра или проверьте стабильность давления воздуха.
В2: Почему загрузочный цилиндр не работает?
Ответ: Возможные причины:
Поврежденный электромагнитный клапан
Неисправный пневмоцилиндр
Недостаточное давление воздуха
Подача воздуха не подключена
Проверьте и устраните соответствующую проблему.
В3: Почему фильтрующий материал смещается или образует неровные складки по краям?
A: Убедитесь, что материал плавно подается между натяжными роликами и узлами ножей. Убедитесь, что передняя и задняя поверхности ножей остаются параллельными и не изношены. Также проверьте выравнивание направляющих и центрирующие устройства.
В4: Какие материалы может обрабатывать эта машина?
A: Полностью автоматическая плиссировочная машина для композитных материалов подходит для композитных фильтрующих материалов, используемых в фильтрах грубой и средней эффективности, в том числе:
Композиты из нетканого материала и проволочной сетки
Нетканые материалы и композиты с активированным углем
Другие композитные фильтрующие материалы
Он особенно подходит для изделий с большой высотой складок от 20 до 300 мм.
