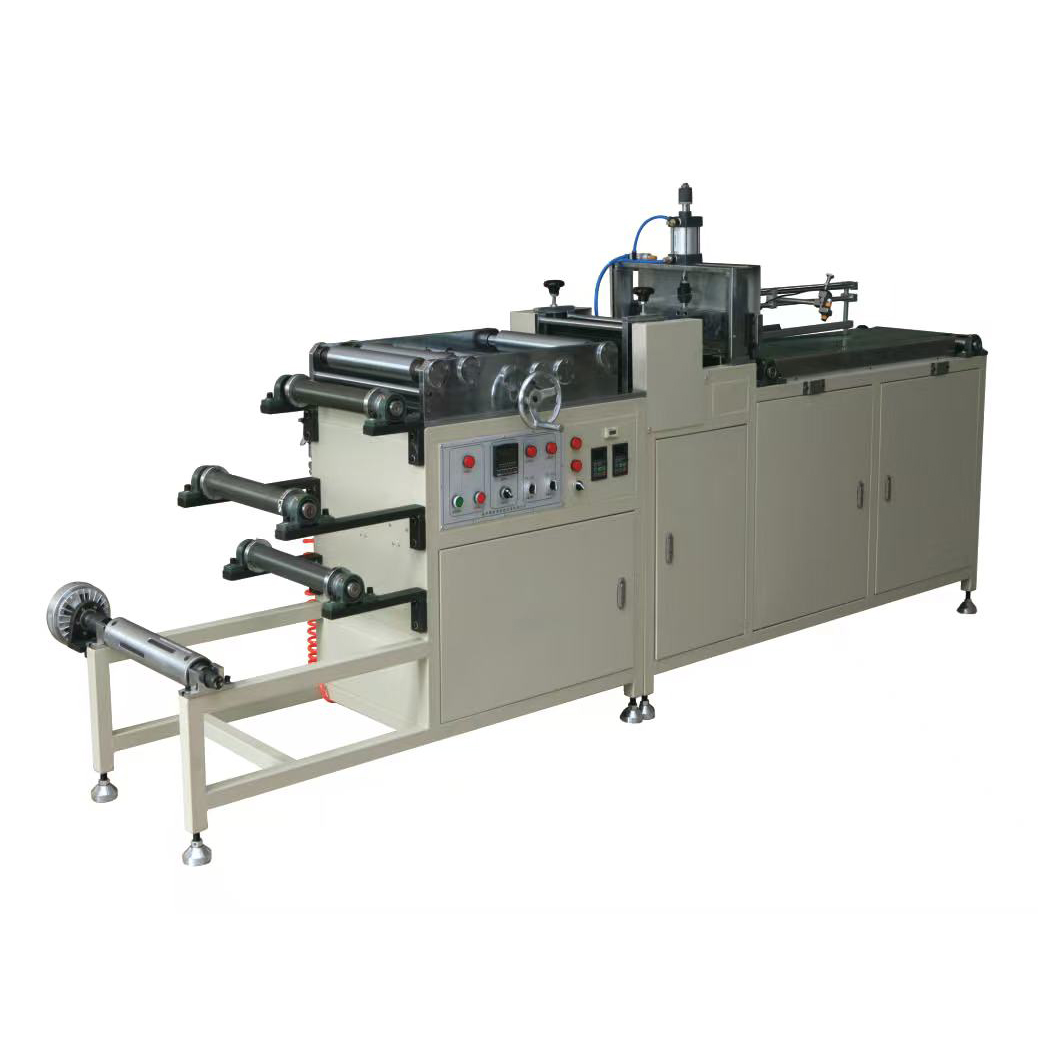

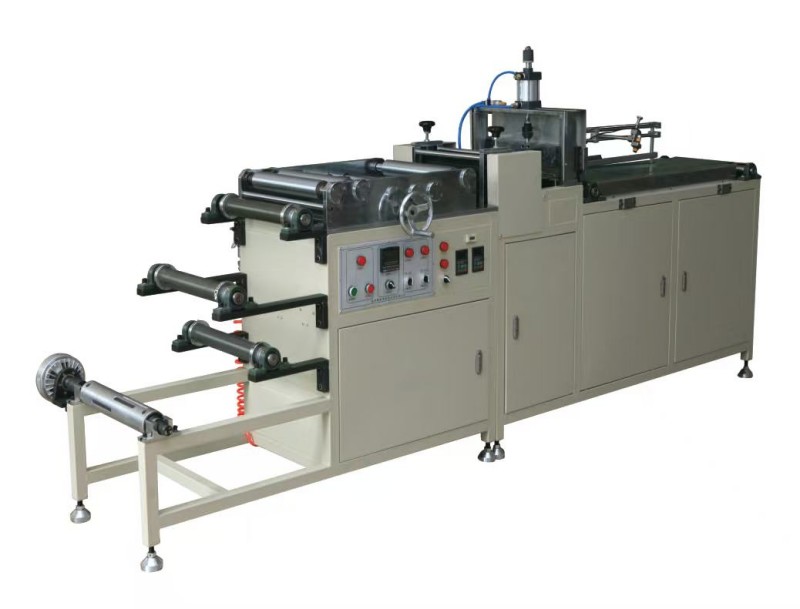

Качество фабрики Пулана. Гофромашина с отдельным фильтром Hepa для бумаги или алюминия специально разработана для производства гофрированной алюминиевой фольги (или бумаги) в фильтрах HEPA сепараторного типа. Он объединяет автоматическую фальцовку кромок, тиснение гофрирования, резку фиксированной длины и сбор продукции в одной машине. Максимальная ширина алюминиевой фольги составляет 350 мм, диаметр рулона ≤1000 мм, а производительность достигает 20 листов в минуту (при длине 500 мм). Шестиступенчатая система складывания кромок роликов защищает края алюминиевой фольги от повреждений; прецизионные гофрирующие ролики обеспечивают ровное и симметричное гофрирование; фотоэлектрический сенсорный контроль обеспечивает точную длину резки; автоматический сбор сокращает необходимость ручной обработки.
Гофромашина для бумаги или алюминия с отдельным фильтром Hepa — это полностью автоматическая машина, которая обрабатывает алюминиевую фольгу или бумагу посредством складывания кромок, тиснения гофрирования, резки фиксированной длины и автоматического сбора. Он состоит из системы подачи материала, блока фальцовки кромок, блока гофрирования, блока резки и блока сбора продукции.
Машина предназначена для массового производства гофрированной алюминиевой фольги, используемой в HEPA-фильтрах сепараторного типа. Высота и шаг гофра могут быть изменены в соответствии с требованиями заказчика. Режущая поверхность гладкая и чистая, без заусенцев.
Формирование гофрирования алюминиевой фольги или бумаги, используемой в HEPA-фильтрах сепараторного типа.
Блок подачи материала:
Включает подающий вал, держатели конусов, натяжные ролики и позиционирующие кольца.
Блок складывания краев:
Оснащен шестиступенчатыми роликами и сменными шаблонами для складывания кромок для формирования кромок алюминиевой фольги.
Гофроагрегат:
Включает верхний и нижний валки для гофрирования, маховик регулировки зазора и шестерни трансмиссии.
Режущий блок:
Включает верхнее режущее лезвие, нижнее режущее лезвие, режущий цилиндр и фотоэлектрический датчик.
Единица сбора продукции:
Включает сборный цилиндр, толкающий механизм и фотоэлектрическую систему управления.
Вспомогательные компоненты:
Регулятор скорости двигателя, тройной пневматический блок, аварийный выключатель и защитная крышка.
Алюминиевая фольга проходит через шестиступенчатые валики для постепенного складывания кромок, затем поступает на верхний и нижний гофрирующие валики для формирования равномерного гофрирования. Фотоэлектрический датчик определяет длину подачи и автоматически активирует режущее лезвие. Наконец, система сбора автоматически сортирует и собирает готовые гофрированные листы.
Загрузка материала:
Установите рулон алюминиевой фольги на подающий вал и зафиксируйте его конусодержателями.
Подача материала:
Пропустите алюминиевую фольгу через натяжные ролики и отрегулируйте позиционирующие кольца в соответствии с шириной материала, чтобы предотвратить отклонение.
Складывание края:
Алюминиевая фольга проходит через шестиступенчатые валки. Замените складной шаблон на необходимую ширину края и отрегулируйте ролики, чтобы сформировать край.
Формирование гофрирования:
Свернутая алюминиевая фольга поступает на гофрирующие валики. Отрегулируйте зазор между роликами, чтобы создать необходимую высоту и шаг гофра.
Резка:
Фотоэлектрический датчик определяет заданную длину и автоматически активирует режущий механизм.
Коллекция:
Готовые гофрированные листы автоматически сдвигаются и укладываются системой сбора.
1. Автоматическое складывание кромок защищает края алюминиевой фольги.
Шестиступенчатая система роликов постепенно формирует край в сочетании со сменными складными шаблонами, гарантируя, что край алюминиевой фольги остается стабильным и снижает вероятность повреждения во время сборки фильтра.
2. Формирование плоского и симметричного гофра.
Прецизионные верхние и нижние гофрирующие ролики создают равномерное и симметричное гофрирование. Сформированный гофр обладает хорошей стабильностью и его нелегко деформировать.
3. Фотоэлектрический контроль резки для точной длины.
Фотоэлектрический датчик определяет длину подачи алюминиевой фольги и автоматически запускает резку при достижении заданного значения. Режущая поверхность гладкая и без заусенцев.
4. Автоматический сбор продуктов
Готовые гофрированные листы автоматически сдвигаются и укладываются системой сбора, что снижает трудозатраты и повышает эффективность производства.
5. Индивидуальные характеристики гофрирования
Гофрирующие ролики могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика по высоте и шагу гофрирования, что соответствует различным требованиям к сепараторам фильтров HEPA.
6. Бесступенчатая регулировка скорости.
Регулятор скорости двигателя позволяет гибко регулировать скорость производства, подходит для различных материалов и толщин, включая алюминиевую фольгу и бумагу.
7. Быстрая замена шаблонов для складывания краев.
Складной шаблон можно быстро заменить, ослабив крепежные болты, что делает регулировку удобной для кромок разной ширины.
8. Регулируемый зазор режущего лезвия и простота обслуживания.
Зазор между верхним и нижним режущим диском можно точно отрегулировать с помощью регулировочных болтов, что позволяет быстро откорректировать его, когда качество резки требует улучшения.
| Параметр | Спецификация |
| Модель | ПЛВЛ-350 |
| Рабочая скорость | Бесступенчатая регулировка |
| Максимальная ширина прохода алюминиевой фольги | 350 мм |
| Максимальная ширина продукта | 300 мм |
| Максимальный диаметр рулона алюминиевой фольги | 1000 мм |
| Высота сгиба продукта и шаг волны | Изготавливается в соответствии с требованиями заказчика (требуются специальные гофрирующие ролики) |
| Эффективность производства | 20 листов/мин (при длине изделия 500 мм) |
| Мощность двигателя | 0,75 кВт |
| Давление подачи воздуха | 0,6 МПа |
| Источник питания | 380 В/50 Гц |
| Габаритные размеры (Д × Ш × В) | 3653×985×1545 мм |
Установите машину для гофрирования с отдельным фильтром Hepa для бумаги или алюминия на ровном, чистом и хорошо вентилируемом полу, избегая мест с высокими температурами и пылью.
Соблюдайте расстояние ≥1 метра от задней и правой боковых стенок и ≥1,5 метра от передней и левой стороны.
Для транспортировки используйте вилочный погрузчик грузоподъемностью более 1 тонны.
Закрепите машину и отрегулируйте горизонтальный уровень.
Подключите источник питания 380 В/50 Гц с независимым заземлением.
Подключить подачу сжатого воздуха давлением 0,6 МПа.
Перед работой проверьте кабели, кнопку аварийной остановки и защитную крышку.
В1: Что делать, если гофра стала неровной или лестничной?
О: Основная причина заключается в том, что зубья верхнего гофрирующего валика не совпадают с канавками нижнего валика. Ослабьте крепежные болты передачи нижнего ролика, отрегулируйте положение верхнего ролика до правильного совмещения зубьев и канавок, затем затяните болты.
В2: Почему режущая поверхность неровная или не может прорезаться?
О: Возможные причины:
① Режущее лезвие изношено или повреждено → заточите или замените лезвие.
② Зазор между верхним и нижним режущим лезвием слишком велик → отрегулируйте прижимной болт нижнего лезвия до тех пор, пока зазор не станет подходящим и верхнее лезвие не будет двигаться плавно.
В3: Что делать, если алюминиевая фольга повреждена во время гофрирования?
А:
① Правильно увеличьте зазор между верхними и нижними валками для гофрирования.
② Используйте алюминиевую фольгу более высокого качества.
В4: Как я могу отрегулировать длину резки?
A: Переместите положение фотоэлектрического датчика вверх или вниз. Когда датчик обнаруживает край алюминиевой фольги, он запускает процесс резки. Перед регулировкой отключите питание или нажмите кнопку аварийной остановки, чтобы предотвратить случайное движение лезвия.
Эта машина представляет собой машину для формования гофрирования алюминиевой фольги HEPA сепараторного типа, подходящую для массового производства алюминиевой фольги или гофрирования бумаги.
Доступно бесплатное тестирование образцов (отправьте алюминиевую фольгу или бумажный материал, и мы можем протестировать гофрирование и отправить образцы обратно для оценки).
Оптовые заказы могут пользоваться скидками. Пожалуйста, свяжитесь с нашим отделом продаж, чтобы узнать время доставки.
Доступны специальные ролики для гофрирования с различной высотой и шагом сгиба, а также с более широкой рабочей шириной (>350 мм).
Вместе с машиной поставляются руководства на английском и китайском языках, электрические схемы и списки запасных частей для пневматики.
Как профессиональный экспортер оборудования для формования гофрокартона, компания Pulan предлагает прямые цены с завода, 12-месячную гарантию и долгосрочную поставку запасных частей, включая валы для гофрирования, режущие лезвия и ролики для загибания кромок. Добро пожаловать, чтобы запросить предложение или посетить наш завод.
