Композитинг фильтрующих материалов

В прочной машине для компоновки фильтрующих материалов фабрики Пулан используется термоплавкий клей, который нагревается и плавится перед равномерным нанесением на валик для нанесения клея. Нетканый материал покрывается клеем, а затем ламинируется проволочной сеткой через ламинирующий валик. После прохождения через прижимные ролики для повышения прочности склеивания готовый композитный материал автоматически перематывается в рулоны. Как профессиональный производитель машин для ламинирования фильтрующего материала, мы обеспечиваем прямые поставки с завода, услуги по индивидуальному заказу и поддержку оптовых заказов.

Что такое композитинг фильтрующих материалов?

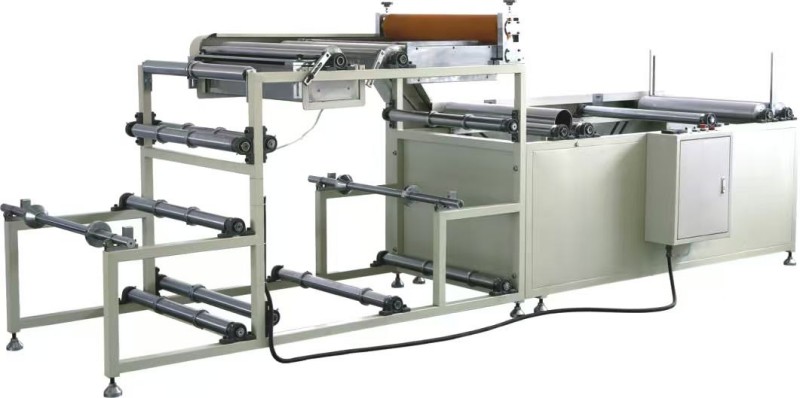

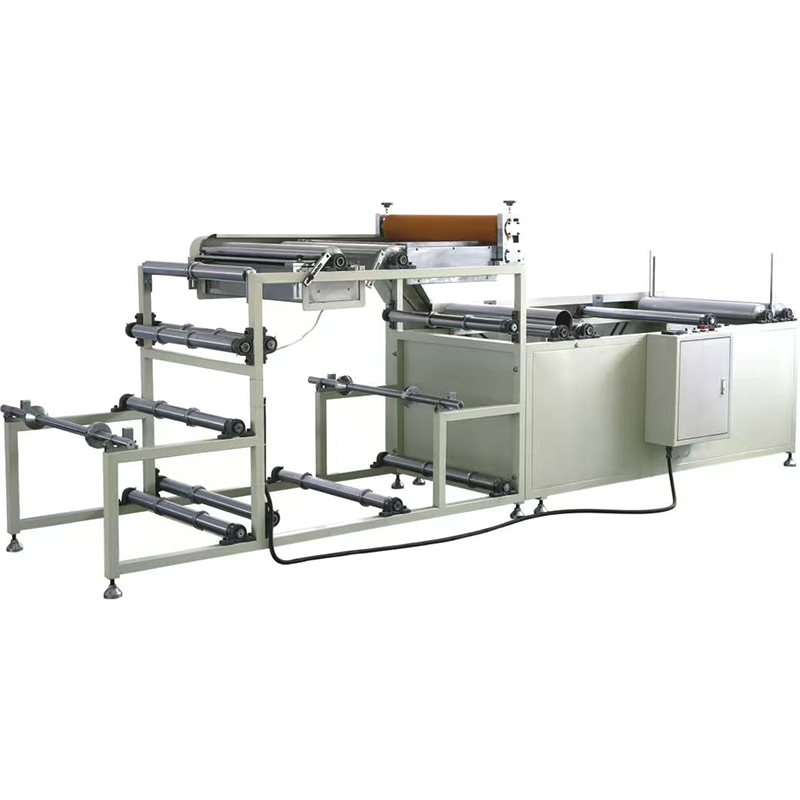

Filter Materials Compositing — это автоматический ламинатор, предназначенный для склеивания термоклеем нетканого материала и проволочной сетки. Машина состоит из системы размотки, валика для нанесения клеевого покрытия, валика для ламинирования, прижимных и натяжных роликов, узла перемотки, бака с клеем и системы нагрева.
Во время работы клей-расплав нагревается и плавится внутри резервуара для клея, а затем равномерно переносится на валик для нанесения клея. Нетканое полотно проходит через валик для нанесения клея и получает равномерный клеевой слой. Затем она объединяется с проволочной сеткой на ламинирующем валке, сжимается прижимными роликами для улучшения прочности склеивания и, наконец, перематывается в готовые рулоны. Весь процесс ламинирования выполняется автоматически, что обеспечивает высокую эффективность и стабильное качество продукции.

Приложения и основные компоненты

Приложение:

Машина специально разработана для ламинирования:
Проволочная сетка, используемая в воздушных фильтрах грубой и средней эффективности.
Нетканый фильтрующий материал, используемый в воздушных фильтрах грубой и средней эффективности.

Основные компоненты

Система размотки
Валы для материала и позиционирующие диски для рулонов нетканых материалов и проволочной сетки
Валик для нанесения клея
Равномерно наносит клей-расплав на нетканый материал.
Ламинирующий ролик
Сочетает нетканый материал с клеевым покрытием и проволочную сетку.
Прижимной ролик в сборе
Повышает прочность соединения за счет сжатия.
Система натяжных роликов
Обеспечивает плавную и стабильную подачу материала.
Перемоточный блок
Автоматически перематывает готовый ламинированный материал
Резервуар для клея и система отопления
Плавится и поддерживает температуру клея.
Диапазон регулирования температуры: от окружающей среды до 300°C.
Электрическая система управления
Регулятор скорости с переменной частотой
Регулятор температуры
Главный выключатель питания

Принцип работы и производственный процесс

Принцип работы

Клей-расплав нагревается и плавится внутри резервуара для клея. При вращении валика для нанесения клея на нетканый материал переносится равномерный слой клея. Нетканый материал с клейким покрытием затем объединяется с проволочной сеткой на ламинирующем валке. Прижимные ролики усиливают процесс склеивания, а готовый материал проходит через натяжные ролики перед автоматической перемоткой.

Производственный процесс

Загрузка материала
Установите рулоны нетканого материала и рулоны проволочной сетки на соответствующие валы и закрепите их с помощью позиционирующих дисков.
Подача ткани
Проведите нетканый материал через натяжные ролики к валу для нанесения клея.
Сетка для кормления
Пропустите проволочную сетку через натяжные ролики к секции ламинирования.
Выравнивание материала
Перед ламинированием выровняйте нетканый материал и проволочную сетку.
Ламинирование
Нетканый материал получает клей от валика для нанесения клея и прикрепляется к проволочной сетке на ламинирующем валке. Прижимные ролики усиливают соединение.
Перемотка
Готовый композитный материал проходит через натяжные ролики и автоматически перематывается.
Синхронизированная работа
Транспортировка и перемотка приводятся в движение одним и тем же двигателем, что обеспечивает синхронизацию скорости без растяжения и скопления материала.

Ключевые особенности

1. Синхронизированный привод транспортировки и перемотки.
Системы транспортировки и перемотки приводятся в действие одним двигателем, что обеспечивает идеальную синхронизацию и предотвращает растяжение и сморщивание материала.
2. Разнонаправленный регулируемый скребок для клея.
Скребок для клея можно регулировать по вертикали, горизонтали и бокам, что позволяет точно контролировать нанесение клея в зависимости от различных материалов и требований к склеиванию.
3. Конструкция плавной переходной перемычки
Поверхность мостовой пластины находится на одном уровне с ламинирующим роликом и нижним прижимным роликом, а регулируемые направляющие планки обеспечивают плавное движение материала без засорения.
4. Регулируемый зазор прижимного ролика.
Зазор между верхними и нижними прижимными роликами можно регулировать одновременно с помощью маховиков:
По часовой стрелке: меньший зазор и более прочное соединение.
Против часовой стрелки: больший зазор и меньшее давление.
5. Позиционирующие диски быстрой регулировки.
Позиционирующие диски можно легко отрегулировать, ослабив стопорные болты, в зависимости от ширины нетканого материала и проволочной сетки.
6. Широкий диапазон контроля температуры.
Цифровой регулятор температуры обеспечивает точную регулировку нагрева от температуры окружающей среды до 300°C, подходит для различных марок клея-расплава.
7. Регулируемая скорость производства.
Частотный преобразователь контролирует скорость машины. Стандартная производственная мощность составляет 3 м/мин и может быть изменена в соответствии с производственными требованиями.
8. Компактная структура и эффективная планировка.
Занимая площадь всего 4161 × 1170 × 1400 мм, машину можно интегрировать в линии по производству фильтров или использовать в качестве автономной рабочей станции для ламинирования.

Технические параметры

Примечания по установке

Установите машину на ровном, чистом и хорошо вентилируемом полу.
Отметьте осевую линию машины в соответствии со схемой установки.
Перед установкой снимите упаковку и защитную пленку.
Для транспортировки используйте вилочный погрузчик грузоподъемностью не менее 1 тонны.
Оставляйте свободное пространство не менее 1 метра с обеих сторон и 1,5 метра спереди и сзади.
Подсоедините и закрепите раму машины, затем выровняйте машину.
Подключите источник питания 380 В/50 Гц с независимой защитой заземления.
Перед началом работы проверьте все электрические соединения, кнопки аварийной остановки и защитные ограждения.

Часто задаваемые вопросы

В1: Какие материалы может обрабатывать эта машина для композитинга фильтрующих материалов?
A: Он специально разработан для ламинирования термоклеем проволочной сетки и нетканого материала, используемого в воздушных фильтрах грубой и средней эффективности.

В2: Каковы основные компоненты машины?
A: Машина состоит из системы размотки, валика для нанесения клея, валика для ламинирования, прижимных роликов, натяжных роликов, узла перемотки, резервуара для клея с системой нагрева и электрической системы управления.

В3: Какова максимальная поддерживаемая ширина материала?
A: Максимальная ширина прохода материала составляет 700 мм, а максимальный диаметр рулона сырья — 800 мм.

В4: Почему прочность соединения недостаточна?
Ответ: Общие причины включают в себя:
Недостаточное количество клея на валике для нанесения клея.
Слишком большой зазор между прижимными роликами
Отрегулируйте положение скребка клея, увеличьте подачу клея или соответственно уменьшите зазор прижимного ролика.

В5: Почему поверхность ламинированного материала неровная?
Ответ: Возможные причины:
Нетканый материал и проволочная сетка не выровнены
Направляющие кольца натяжных роликов не расположены на одной осевой линии.
Правильное выравнивание обычно решает проблему.

В6: Сколько времени требуется баку с клеем для предварительного нагрева?
О: Обычно для достижения желаемой рабочей температуры требуется 15–20 минут, в зависимости от типа клея-расплава.

В7: Какие функции защиты включены?
A: Машина оснащена кнопкой аварийной остановки, защитным ограждением и защитой от заземления. Техническое обслуживание должно выполняться только после отключения питания.

В8: Какое ежедневное обслуживание рекомендуется?
A: Очищайте остатки клея с клеевого валика, скребка и прижимных роликов после каждой смены. Перед уходом с работы отключайте питание и регулярно проверяйте уровень смазки червячного редуктора.
