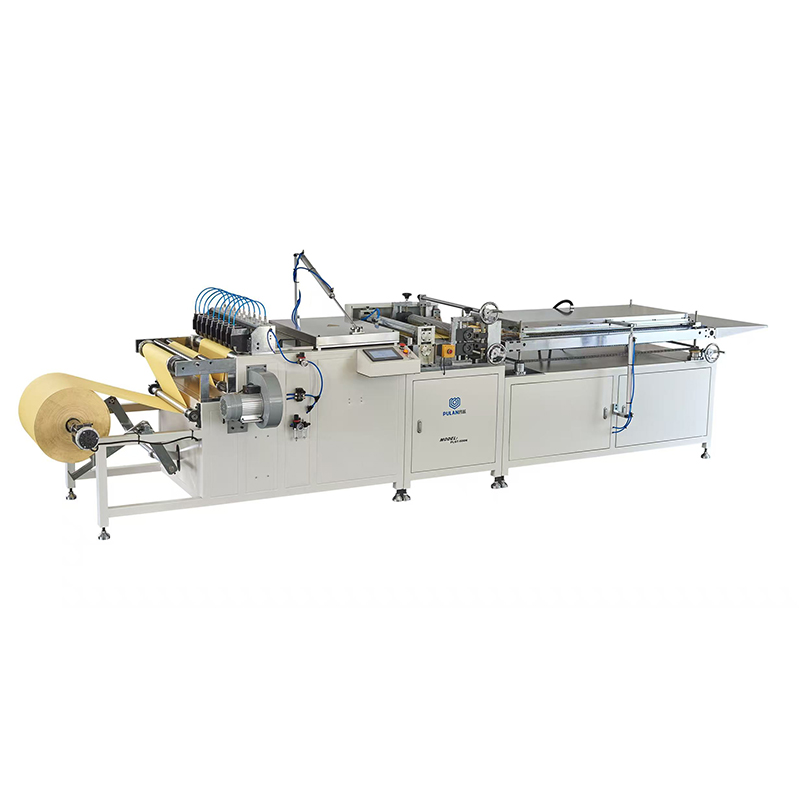

Как профессиональный производитель в Китае, компания Pulan хотела бы предоставить вам высококачественную полностью автоматическую машину для обрезки термоклеем с поворотным столом. Наша машина поддерживает высоту сгиба 10–50 мм, ширину продукта 30–600 мм и скорость производства 0–30 м/мин. Система увлажнения предотвращает растрескивание фильтровальной бумаги во время тиснения, система точечной маркировки облегчает резку фильтрующего элемента, а система нагревательного формования обеспечивает стабильное формирование фильтрующего элемента. Доступны прямые поставки с завода, персонализация и оптовые заказы.
Полностью автоматическая машина для обрезки термоклеем с поворотным столом - это производственная линия, которая использует верхние и нижние ролики для зацепления и тиснения фильтровальной бумаги (расстояние тиснения равно высоте сгиба), затем формирует волнистую фильтровальную бумагу с помощью механизма формирования волн в соответствии с рисунком тиснения и, наконец, завершает формование с помощью системы нагревания.
Машина состоит из семи основных секций: автоматическая подача, резка, нагревание, увлажнение, маркировка и подсчет точек, валковое тиснение, волнообразование и нагревание.
Подходит для массового производства экологически чистых фильтрующих элементов. Готовые фильтроэлементы имеют точные размеры, стабильную форму и гладкие торцевые поверхности.
1. Роликовое тиснение, бесшумная работа.
Вместо традиционной штамповки машина использует валковое тиснение. Он обеспечивает высокую рабочую скорость, превосходную точность размеров и низкий уровень шума, улучшая рабочую среду.
2. Увлажнение при нагревании, предотвращение поломки фильтровальной бумаги.
Фильтровальная бумага предварительно обрабатывается путем нагревания и увлажнения для повышения гибкости. Во время высокоскоростного валкового тиснения фильтровальная бумага с меньшей вероятностью треснет, что снижает количество отходов.
3. Точечная маркировка и подсчет, легкая резка.
Машина автоматически размечает точки в соответствии с заданным количеством складок. При последующей резке фильтрующего элемента операторы могут напрямую совместить метки без дополнительных измерений.
4. Синхронный привод волнообразования и тиснения.
Механизм формирования волн и валики тиснения приводятся в движение одним и тем же двигателем, что обеспечивает синхронизацию скорости и позволяет избежать растяжения или скопления бумаги.
5. Формирование нагрева, стабильная структура фильтрующего элемента.
Верхняя и нижняя нагревательные крышки (температура окружающей среды ~ 300 ℃) выполняют горячее прессование и придание формы фильтрующему элементу, предотвращая отскок и обеспечивая плоские торцевые поверхности.
6. Импортный режущий нож, гладкая торцевая поверхность.
В режущей системе используются импортные лезвия для достижения гладких режущих кромок без заусенцев и предотвращения прилипания фильтровальной бумаги.
7. Широкий диапазон высоты складывания, простая регулировка.
Идеальный диапазон высоты сгиба составляет 10–50 мм. Различные характеристики могут быть достигнуты путем регулировки давления валика для тиснения и расстояния между штифтами для формирования волн.
8. Двуязычная система управления сенсорным экраном.
Интерфейс сенсорного экрана на китайском и английском языках позволяет легко настраивать параметры, включая регулировку скорости, настройку количества складок, управление точечной маркировкой, регулировку температуры и сохранение рецептов.
| Параметр | Спецификация |
| Модель | ПЛГТ-600Н |
| Скорость производства | 0 ~ 30 м/мин (регулируемая) |
| Максимальная ширина продукта | 600 мм |
| Минимальная ширина продукта | 30 мм |
| Идеальный диапазон высоты складывания | 10 ~ 50 мм |
| Мощность главного двигателя | 2,2 кВт |
| Мощность двигателя конвейера | 0,25 кВт |
| Мощность нагрева | 6 кВт |
| Диапазон контроля температуры | Температура окружающей среды ~ 300°С |
| Давление подачи воздуха | 0,6 МПа |
| Источник питания | 380 В/50 Гц |
| Габаритные размеры (Д × Ш × В) | 4135×1190×1170 мм |
Автоматическое устройство подачи (вал расширения воздуха + поворотный рычаг + держатель конуса)
Режущий блок (импортный режущий нож)
Блок нагрева и увлажнения (резервуар для воды + нагревательная пластина, повышающая гибкость фильтровальной бумаги)
Блок точечной маркировки и счета (маркировка по номерам складок)
Роликовый блок тиснения (верхний и нижний валики, бесшумная работа)
Волнообразующий блок (верхние/нижние волнообразующие штифты + волнообразующие ролики)
Блок формирования нагрева (верхняя/нижняя нагревательная крышка, контроль температуры окружающей среды ~ 300 ℃)
Система управления сенсорным экраном (интерфейс на китайском и английском языках)
1. Кормление
Рулонная фильтровальная бумага устанавливается на подающий вал, фиксируется держателем конуса и поднимается поворотным рычагом для подачи.
2. Резка
Отрегулируйте расстояние между режущими ножами в соответствии с шириной фильтрующего элемента. Фильтровальная бумага разделена на несколько равных секций, оставаясь при этом соединенными.
3. Увлажнение
Фильтровальная бумага проходит через блок нагревания и увлажнения, чтобы улучшить гибкость и предотвратить растрескивание во время тиснения.
4. Тиснение
Фильтровальная бумага проходит через валики тиснения. Регулируя давление валика, создается подходящая глубина тиснения.
5. Маркировка точек и подсчет
Машина автоматически размечает точки в соответствии с заданным числом складок для удобной последующей резки.
6. Формирование волны
Отрегулируйте расстояние между верхними и нижними волнообразующими штифтами в соответствии с высотой сгиба. Фильтровальная бумага имеет волнистую структуру.
7. Формирование нагрева
Складчатый фильтрующий элемент проходит через нагревательную крышку и формируется под действием высокой температуры.
8. Выход
Готовый фильтрующий элемент выгружается через конвейерную систему.
Установите машину на ровном, чистом и хорошо вентилируемом полу, избегая воздействия пыли и высокотемпературных сред.
Держитесь на расстоянии более 1 метра от стен с обеих сторон и более 1,5 метра спереди и сзади.
Для перевозки используйте вилочный погрузчик грузоподъемностью более 1 тонны.
Подключите и закрепите переднюю и заднюю машины, сохраняйте одну и ту же осевую линию и откалибруйте уровень.
Электропитание: 380В/50Гц, с независимым заземлением.
Давление подачи воздуха: 0,6 МПа.
Перед началом работы проверьте кабели, кнопки аварийной остановки и защитные дверцы.
1: Как предотвратить разрушение фильтровальной бумаги во время тиснения?
Ответ: Убедитесь, что система обогрева и увлажнения работает правильно (нагрев резервуара для воды и достаточный запас пара), чтобы улучшить гибкость фильтровальной бумаги. В то же время правильно отрегулируйте зазор между верхним и нижним валиком тиснения. (Поверните регулировочный болт по часовой стрелке, чтобы уменьшить давление.)
В2: Что делать, если режущая кромка шероховатая или фильтровальная бумага слиплась?
О: Возможные причины:
① Режущее лезвие не острое → заточите или замените лезвие.
② Давление воздуха на режущем ноже недостаточно → увеличьте давление воздуха.
③ Лезвие закреплено неправильно → затяните болты.
Всегда отключайте подачу воздуха на режущий нож перед регулировкой.
В3: Почему после формирования волны торцевая поверхность фильтрующего элемента неровная?
A: Обычно возникает из-за асимметрии между верхними и нижними лезвиями валика для тиснения. Отрегулируйте зазор между верхней и нижней шестернями валика тиснения, чтобы исправить его.
В4: Как решить проблему отклонения бумаги во время формирования волны?
A: Сначала проверьте, является ли зазор между верхним и нижним волнообразующими роликами одинаковым (отрегулируйте болты с обеих сторон). Если проблема не устранена, проверьте предыдущий процесс, например, не отклоняется ли подача бумаги через валики тиснения.
В5: Какова цель нагревания?
A: После формирования волны фильтрующий элемент проходит через регулируемую крышку высокотемпературного нагрева. Тепло помогает термоплавкому клею или самой фильтровальной бумаге затвердеть, предотвращая отскок и деформацию, обеспечивая при этом плоские торцевые поверхности.
В6: Что делать при замене валиков тиснения разного диаметра?
О: Цепное колесо 7 (2 минуты) и цепное колесо 9 (4 минуты) необходимо заменять одновременно, поскольку ролики разных диаметров имеют разные передаточные числа.

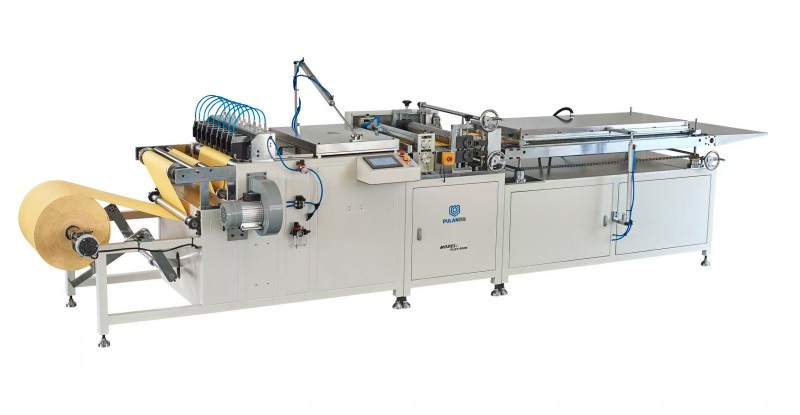

Это оборудование представляет собой полностью автоматическую машину для обрезки термоклеем с поворотным столом PLGT-600N, предназначенную для крупномасштабного производства экологически чистых фильтрующих элементов.
Доступно бесплатное тестирование образцов (отправьте нам фильтровальную бумагу, мы изготовим пробные образцы и отправим их обратно для проверки).
На оптовые заказы предоставляются специальные скидки. Пожалуйста, свяжитесь с нашим отделом продаж, чтобы узнать время доставки.
Доступны индивидуальные решения для более широкой рабочей ширины (>600 мм), специального диапазона высоты складывания или индивидуальных методов нагрева.
Машина поставляется с руководствами на китайском и английском языках, электрическими схемами и списками пневматических компонентов.
Как профессиональный экспортер оборудования для гофрирования фильтров, компания Pulan предоставляет прямые заводские цены, годовую гарантию и долгосрочную поставку запасных частей (режущие ножи, цепные колеса, нагревательные трубки, волнообразующие штифты и т. д.).
Добро пожаловать, чтобы запросить предложение или посетить наш завод для проверки.
