Полностью автоматическая линия для отверждения U-типа на 60 станций

Pulan является одним из известных производителей, производителей и экспортеров полностью автоматической линии для вулканизации U-типа на 60 станций. Прижимная пластина станции формования зажимает фильтрующий элемент для ускорения затвердевания клея после впрыска, а затем возвращается на станцию ​​загрузки посредством циркуляции. Фильтрующие элементы высотой ≤100 мм не требуют регулировки, рабочая скорость регулируется в диапазоне 0–5 м/мин, мощность нагрева составляет 15 кВт. Благодаря надежной конструкции и быстрой пневматической работе он подходит для крупномасштабного производства с непрерывной сушкой.

Что такое полностью автоматическая линия для вулканизации U-типа на 60 станций?

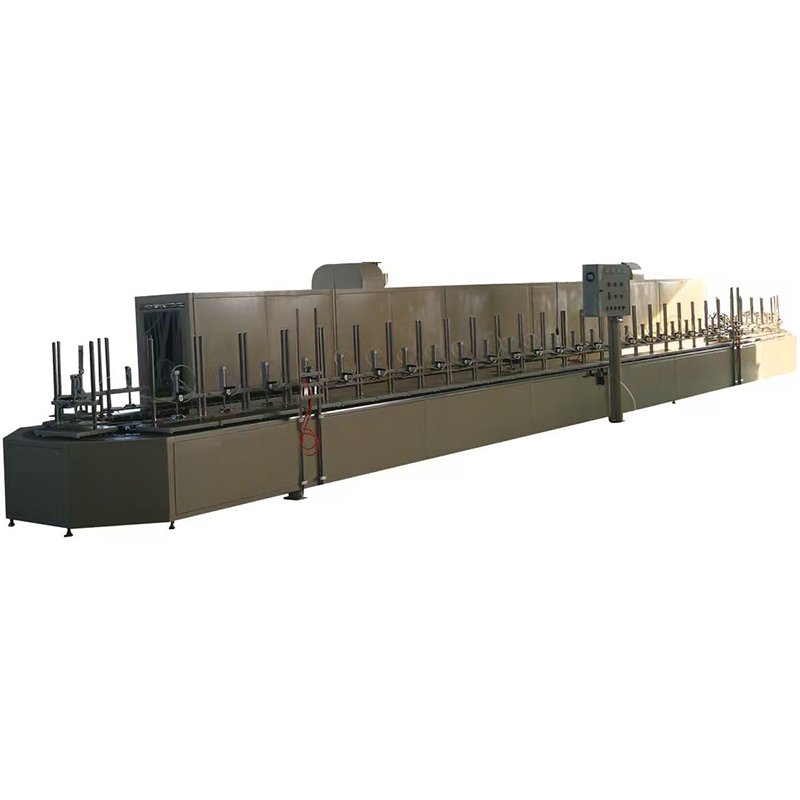

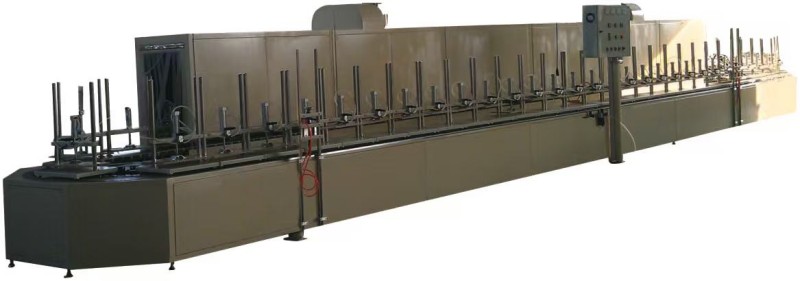

Полноавтоматическая линия для отверждения U-типа на 60 станций представляет собой ротационную систему отверждения и сушки, предназначенную для отверждения клея после впрыска элемента воздушного фильтра. Он состоит из печи для отверждения U-образного типа, 60 формовочных станций, системы цепной передачи, пневматической системы зажима и электрической системы управления. Впрыскиваемые фильтрующие элементы размещаются на формовочных станциях горизонтально, прессующие пластины зажимают изделия, а цепь загоняет станции в высокотемпературную печь для ускорения отверждения клея. После возвращения на станцию ​​загрузки готовые фильтрующие элементы удаляются. Оборудование осуществляет автоматическую непрерывную сушку с высокой эффективностью и удобством эксплуатации.

Применение и структура оборудования

Применение: Отверждение и сушка клея после впрыскивания элементов автомобильного воздушного фильтра (высота фильтрующего элемента ≤100 мм).
Основные компоненты:
Роторная печь для отверждения U-типа: нагревательная камера, мощность нагрева 15 кВт, сушка при постоянной температуре.
60 формовочных станций: закреплены на цепи, каждая станция вмещает один фильтрующий элемент и оснащена прижимной пластиной.
Формирующие цилиндры: каждая станция имеет независимый цилиндр для прессования и фиксации фильтрующего элемента.
Система цепной передачи: двигатель приводит в движение цепь для непрерывной циркуляции станций (скорость регулируется от 0 до 5 м/мин).
Электрическая система управления: выключатель питания, аварийная остановка, регулятор скорости.
Вспомогательные компоненты: пневматический тройной блок, защитное ограждение, электрический шкаф.

Основной принцип и производственный процесс

Основной принцип

Впрыскиваемый фильтрующий элемент размещается горизонтально на формовочной станции, а прижимная пластина с приводом от цилиндра зажимает и фиксирует фильтрующий элемент. Цепь перемещает станцию ​​в печь отверждения, где высокая температура ускоряет затвердевание клея. Пройдя один цикл по П-образному пути, станция возвращается в положение погрузки. Затвердевший фильтрующий элемент удаляется и загружается новый фильтрующий элемент для непрерывного производства.

Производственный процесс:

Загрузка: Поместите впрыскиваемый фильтрующий элемент горизонтально на станцию ​​формования (размер станции 450×450 мм, подходит для продуктов ≤400×400×600 мм).
Зажим: Формирующий цилиндр работает, а прижимная пластина зажимает фильтрующий элемент, чтобы сохранить его форму и предотвратить деформацию.
Вход в печь: Цепь перемещает станцию ​​в печь для отверждения U-типа для сушки при заданной температуре.
Циркуляция: Станция непрерывно движется по U-образному пути и возвращается в положение загрузки после достаточного нагрева.
Разгрузка: Цилиндр освобождает прижимную пластину, и затвердевший фильтрующий элемент удаляется.
Повтор: Загрузите следующий фильтрующий элемент и продолжите производственный цикл.

Особенности продукта

Роторная конструкция U-образного типа на 60 станций, непрерывное производство
На цепи закреплено 60 формировочных станций. Компоновка U-образного типа экономит пространство, а станции автоматически возвращаются в положение загрузки для бесперебойной работы.
Каждая станция оснащена независимым зажимным цилиндром.
Каждая станция имеет индивидуальный цилиндр. Прижимная пластина зажимает фильтрующий элемент, обеспечивая стабильную форму во время отверждения и предотвращая деформацию после затвердевания клея.
Изделия высотой ≤100 мм не требуют регулировки
Высокая универсальность позволяет устанавливать фильтрующие элементы различных спецификаций непосредственно без настройки станции, что ускоряет смену продукта.
Регулируемая скорость бега (0~5 м/мин)
Скорость цепи контролируется преобразованием частоты двигателя. Время отверждения можно регулировать в соответствии с различными требованиями к отверждению клея, чтобы обеспечить полное высыхание.
Пневматическое управление, быстрое и отзывчивое
Действия зажима и отпускания выполняются быстродействующими цилиндрами, подходящими для непрерывного высокочастотного производства.
Надежная конструкция и простота обслуживания
Стабильная цепная передача и постоянный контроль температуры отверждения обеспечивают надежную работу. Для проведения технического обслуживания достаточно регулярного осмотра крепежных деталей, уплотнений цилиндров и компонентов трансмиссии.
Полная защита безопасности
Оборудован аварийным выключателем, защитой от заземления и защитной блокировкой. В инструкции подчеркивается, что техническое обслуживание следует производить только после остывания компонентов нагрева, а фильтрующие элементы следует вынимать из печи перед выключением.
Возможность настройки и расширения
В эту же серию входит ПЛБЛ-40 (40 станций). Номера станций или длина печи доступны по индивидуальному заказу в соответствии с требованиями заказчика.

Технические параметры

Примечания по установке

Install Full-Auto 60 Stations U-Type Curing Oven Line on a flat, clean, and well-ventilated floor, away from flammable materials.
Соблюдайте расстояние ≥1 метра от окружающих стен.
Для транспортировки используйте вилочный погрузчик грузоподъемностью более 1 тонны.
Отремонтируйте машину и откалибруйте уровень.
Электропитание: 220В/50Гц, с независимым заземлением.
Давление подачи воздуха: 0,8 МПа (Примечание: в руководстве указано 0,8 МПа, что выше, чем у другого оборудования).
Перед работой проверьте кабели, кнопку аварийной остановки и защитную дверцу.

Часто задаваемые вопросы

В1: Почему после высыхания клей не полностью или неравномерно затвердевает?
A: Проверьте, не слишком ли высока скорость работы (уменьшите скорость, чтобы продлить время отверждения), достигает ли температура духовки заданного значения и правильно ли вентилятор (если имеется) обеспечивает циркуляцию горячего воздуха.
В2: Почему формовочный цилиндр не может плотно зажиматься или движется медленно?
A: Проверьте, достигает ли давление воздуха 0,8 МПа, не изношено ли уплотнение цилиндра и не заклинивает ли электромагнитный клапан. Регулярно очищайте пневматический тройной блок и удаляйте скопившуюся воду.
В3: Почему цепь работает нестабильно или издает ненормальный шум?
A: Проверьте, правильное ли натяжение цепи, не изношена ли звездочка и нормально ли работают трансмиссионный двигатель и редуктор. Регулярно добавляйте смазочное масло каждый месяц.
Вопрос 4: Какую высоту фильтрующего элемента может обрабатывать это оборудование?
О: Изделия высотой ≤100 мм можно обрабатывать напрямую, без регулировки. Для более высоких фильтрующих элементов доступны индивидуальные более высокие станции или измененный ход прессующей пластины.

Информация о покупке

Эта полностью автоматическая линия для отверждения U-образных печей на 60 станций представляет собой полностью автоматическую линию по производству вращающихся печей U-типа на 60 станций, подходящую для непрерывного производства сушки в больших объемах после впрыскивания клея в элемент воздушного фильтра.
Доступно бесплатное тестирование образцов (отправьте введенные фильтрующие элементы, мы проверим отверждение и вернем образцы для проверки).
На оптовые заказы предоставляются скидки. Пожалуйста, свяжитесь с отделом продаж, чтобы уточнить время доставки.
Доступны индивидуальные номера станций (например, PLBL-40 на 40 станций), продукты большего размера или специальные диапазоны температур печи.
Вместе с машиной поставляются руководства на китайском и английском языках, электрические чертежи и списки пневматических деталей.
Как профессиональный экспортер оборудования для вулканизации, мы предоставляем прямые заводские цены, годовую гарантию и долгосрочную поставку запасных частей (уплотнения цилиндров, цепи, нагревательные трубки и т. д.). Добро пожаловать, чтобы запросить предложение или посетить наш завод.
