Машина для склеивания Hdaf

Являясь профессиональным производителем и поставщиком полностью автоматической 16-станционной линии для отверждения проигрывателей Hdaf в Китае, полностью автоматическая 16-станционная линия для отверждения проигрывателей Hdaf на заводе Pulan представляет собой специализированное сушильное оборудование для отверждения клея на картриджах воздушных фильтров. Он имеет структуру поворотного стола с 16 станциями; после установки картриджа фильтра он автоматически затягивается цилиндром, а вращающийся диск проходит через зону нагрева для завершения процесса сушки. Температура сушки регулируется от комнатной до 300 ℃, а вентилятор поддерживает постоянную температуру, чтобы предотвратить локальный перегрев.

Что такое полностью автоматическая производственная линия для отверждения поворотного стола Hdaf с 16 станциями?

Являясь профессиональным производителем и поставщиком склеивающих машин Hdaf в Китае, компания Pulan предлагает высококачественные и надежные склеивающие машины PLRX1000A Hdaf. Максимальная длина фильтрующего элемента — 1000 мм, максимальный диаметр — 400 мм, производительность — примерно 2 шт./мин. Он оснащен сенсорным управлением и поддерживает режимы спиральной/круговой намотки. Такие параметры, как шаг и витки обмотки, можно регулировать. Как профессиональный производитель намоточных машин, мы предоставляем прямые цены с завода и услуги по индивидуальному заказу. Добро пожаловать на размещение оптовых заказов.

Что такое склеивающая машина Hdaf?

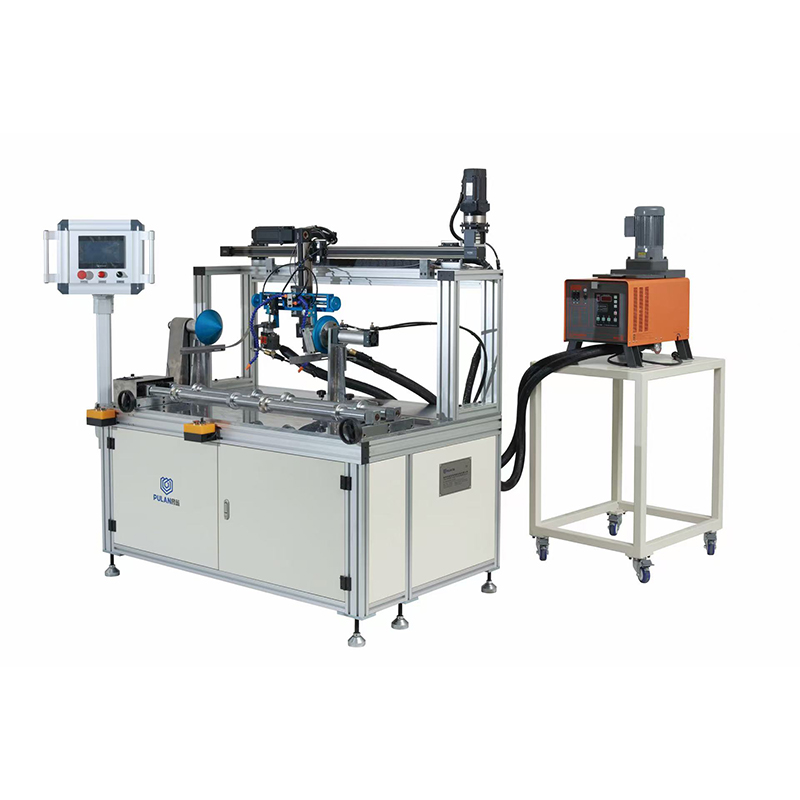

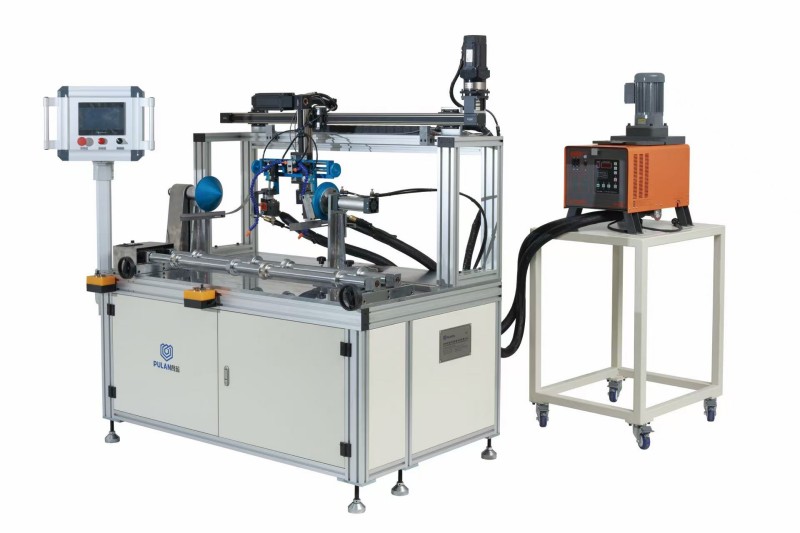

Hdaf Gluing Machine — это автоматизированная машина, предназначенная для намотки проволоки по внешнему кругу и армирования клеем элементов масляных фильтров. Состоит из двух основных частей: устройства зажима фильтроэлемента (активная/пассивная коническая головка + цилиндр) и устройства намотки (шаговый двигатель, трапециевидный винт, клеевой короб, пистолет-дозатор клея).
Во время работы цилиндр толкает коническую головку, чтобы зажать фильтрующий элемент. Шаговый двигатель приводит во вращение фильтрующий элемент, а трапециевидный винт приводит в движение клеевую коробку и намоточную головку вдоль оси фильтрующего элемента. Проволока из стекловолокна или хлопчатобумажная проволока равномерно наматывается вокруг внешней поверхности фильтрующего элемента с одновременным нанесением клея, что значительно улучшает устойчивость фильтрующего элемента к давлению и эффективность фильтрации.

Применение и структура оборудования

Приложение:

Намотка проволоки по внешнему кругу и обработка клеем для масляных и топливных фильтров (для повышения стойкости к деформации).

Основные компоненты:

Устройство зажима фильтрующего элемента:
Активная коническая головка (с приводом от шагового двигателя), пассивная коническая головка (с приводом от цилиндра + ручной клапан), опора цилиндра задней бабки
Намоточное устройство:
Клеевой ящик и пистолет для нанесения клея, трапециевидный винт и гайка, намоточная головка, зона охлаждения.
Система управления:
Сенсорный экран (китайский/английский), выключатель питания, выключатель аварийной остановки, педальный переключатель
Вспомогательная система:
Пневматический тройник, ручной клапан, сенсорный переключатель

Принцип работы и производственный процесс

Принцип работы:

Шаговый двигатель приводит во вращение фильтрующий элемент, а трапециевидный винт приводит в движение клеевую коробку и намоточную головку в горизонтальном направлении. Проволока спирально наматывается на внешнюю поверхность фильтрующего элемента с заданным шагом. В то же время клеевой короб нагревает и расплавляет термоклей, который наносится между проволокой и фильтрующим элементом через пистолет-дозатор клея. После завершения намотки подача клея автоматически прекращается. Оператор перерезает проволоку и извлекает готовое изделие.

Производственный процесс:

Загрузка:
Установите один конец фильтрующего элемента на активную коническую головку.
Зажим:
Переместите ручку ручного клапана. Цилиндр толкает пассивную коническую головку, чтобы надежно зажать фильтрующий элемент.
Настройка параметров:
Установите режим намотки (спираль/круг), шаг, начальный и конечный витки, количество продукции, время задержки подачи клея и другие параметры через сенсорный экран.
Начать операцию:
Нажмите педальный переключатель. Машина автоматически начинает намотку проволоки и одновременно подает клей.
Завершение:
После завершения намотки машина останавливается. Обрежьте конец проволоки и удерживайте фильтрующий элемент.
Разгрузка:
С помощью ручного клапана втяните пассивную коническую головку и снимите готовый фильтрующий элемент.

Особенности продукта

1. Коническая головка + пневматический зажим, отсутствие повреждения фильтрующего элемента.
Две конические головки автоматически центрируют фильтрующий элемент. Цилиндр обеспечивает стабильную силу зажима, предотвращая скольжение фильтрующего элемента во время работы без повреждения торцевой крышки.
2. Трапециевидная винтовая передача, высокая точность намотки.
Клеевая коробка и намоточная головка приводятся в движение трапециевидной системой винтов и гаек, что обеспечивает плавное движение, равномерный шаг и постоянную плотность намотки.
3. Управление вращением шагового двигателя с цифровой настройкой параметров.
Угол поворота фильтрующего элемента точно контролируется. Такие параметры, как начальные и конечные повороты, шаг и объем продукции, можно вводить непосредственно через сенсорный экран.
4. Поддерживает режимы спиральной и круговой намотки.
Спиральный режим: используется для равномерного покрытия всей длины фильтрующего элемента.
Круговой режим: используется для локального армирования или фиксации концов.
Он отвечает различным требованиям производственного процесса.
5. Независимое управление двойным клеевым клапаном, гибкое нанесение клея.
Клеевой клапан 1 и клеевой клапан 2 могут открываться независимо или одновременно. Функция ручной подачи клея позволяет легко регулировать объем клея (который можно измерить мерным стаканчиком).
6. Автоматическое отключение после достижения объема производства.
Заранее установите целевой объем производства. Машина автоматически останавливается после достижения заданной производительности, что делает ее пригодной для производства без присмотра в ночную смену.
7. Компактная конструкция и небольшая занимаемая площадь.
Размеры машины: 1800×900×1700 мм, подходят для гибкой планировки цеха.
8. Китайский/английский интерфейс сенсорного экрана, простота в эксплуатации.
Настройка параметров, ручная регулировка и автоматический режим четко отображаются. Хранилище рецептов позволяет одним щелчком мыши переключаться между различными характеристиками продукта.

Технические параметры

Меры предосторожности при установке

Устанавливайте машину на ровной и хорошо вентилируемой площадке, вдали от высокотемпературной пыли.
Соблюдайте расстояние ≥1 метра от левой, правой и задней стенок и ≥1,5 метра от передней.
Для перевозки используйте вилочный погрузчик грузоподъемностью более 1 тонны.
Закрепите машину и выровняйте ее должным образом.
Электропитание: 220В/50Гц с независимым заземлением.
Давление подачи воздуха: 0,6 МПа.
Перед работой проверьте кабели, кнопку аварийной остановки и защитную крышку.

Часто задаваемые вопросы (Вопросы и ответы)

В1: Как можно точно контролировать начальное и конечное положения обмотки?
A: Отрегулируйте положение сенсорного переключателя. Сначала зажмите фильтрующий элемент, затем переместите выходное отверстие для клея, чтобы совместить его с исходным положением в ручном режиме. Перемещайте левый сенсорный переключатель до тех пор, пока не загорится индикатор, и зафиксируйте его. Конечное положение контролируется автоматически путем настройки конечных поворотов на сенсорном экране.

В2: Что делать, если шаг намотки неровный?
A: Проверьте, не изношены и не застряли ли трапециевидный винт и гайка, чтобы обеспечить плавную передачу. Также проверьте, установлены ли параметры драйвера шагового двигателя в соответствии с руководством по эксплуатации.

В3: Что делать, если клей не выходит или клей не может остановиться чисто?
О: Возможные причины:
① Клеевой ящик не достиг заданной температуры → дождитесь завершения нагрева.
② Неисправность электромагнитного клапана клеевого клапана → отремонтировать или заменить.
③ Засорение клеевой трубки → очистите или замените.
④ Винт регулировки клея затянут слишком сильно → поверните против часовой стрелки, чтобы увеличить выход клея.

В4: Какие фильтрующие материалы и типы проволоки подходят для этой машины?
A: Подходит для намотки по внешнему кругу бумажных фильтрующих элементов, фильтрующих элементов из композитного волокна и других материалов. Материалы проволоки могут включать проволоку из стекловолокна, полиэфирную проволоку, хлопчатобумажную проволоку и т. д. В сочетании с термоплавким клеем он обеспечивает прочное соединение.

Информация о покупке

Данное оборудование представляет собой машину для намотки проволоки фильтрующих элементов и машину для нанесения клея, подходящую для массового производства усиления внешнего кольца масляных и топливных фильтров.
Доступно бесплатное тестирование образцов (отправьте фильтрующие элементы, и мы выполним испытания намотки и вернем образцы для проверки).
На оптовые заказы распространяются скидки. Пожалуйста, свяжитесь с отделом продаж, чтобы узнать время доставки.
Доступны индивидуальные решения для большей длины (>1000 мм), большего диаметра (>400 мм) или специальных режимов намотки.
Вместе с машиной поставляются руководства на китайском и английском языках, электрические схемы и списки пневматических компонентов.
