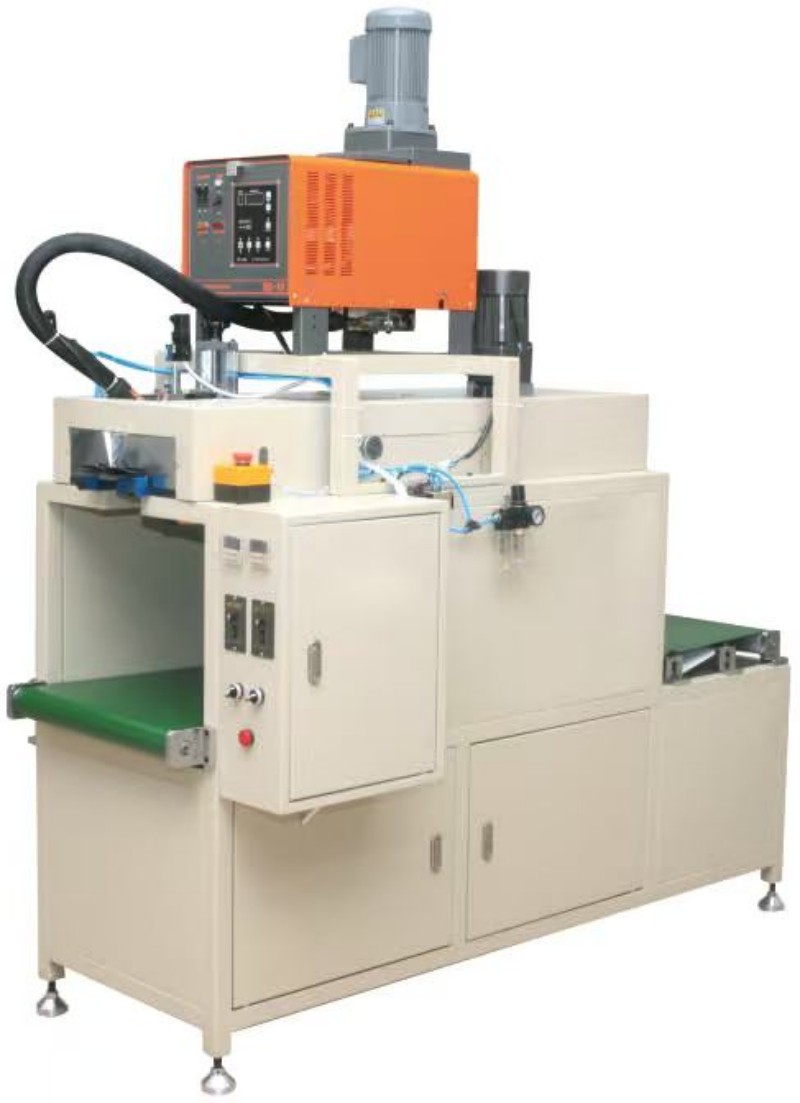

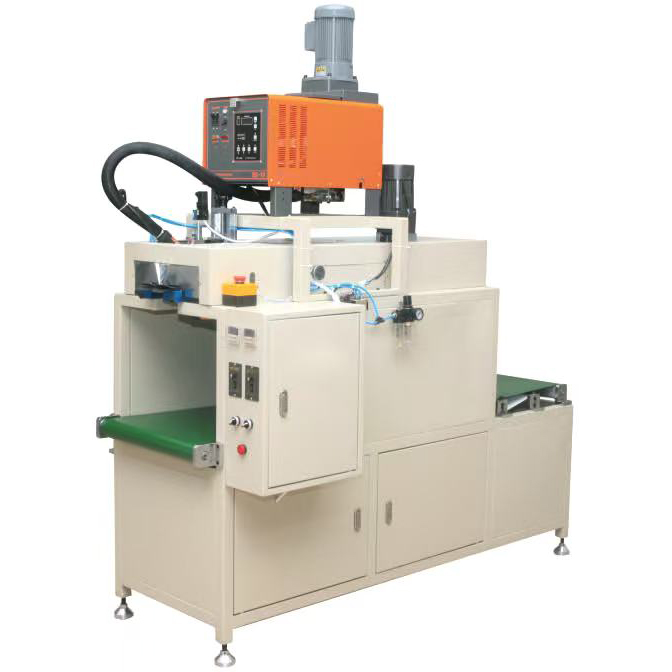

Полностью автоматическая машина для склеивания фильтровальной бумаги методом горячего расплава на заводе Пулан представляет собой специализированное оборудование для склеивания автомобильных фильтров (масляного, топливного и воздушного фильтров) и разъемов гидравлических фильтрующих элементов с максимальной длиной склеивания 1000 мм.
Полностью автоматическая машина для склеивания фильтровальной бумаги горячим клеем представляет собой автоматизированное устройство для склеивания торцевых крышек на длинных фильтрующих картриджах (до 1000 мм) клеем-расплавом. Он состоит из механизма дозирующей головки, механизма транспортировки (двойные синхронные ремни + плоский ремень), машины для нанесения клея-расплава и системы инфракрасного мониторинга. Во время работы картридж фильтра вставляется во входное отверстие, обнаруживается инфракрасным датчиком и освобождается позиционирующим цилиндром. Фильтрующий картридж поступает в дозирующую станцию, дозирующая головка автоматически подает клей, а синхронные ремни создают давление и транспортируют его назад. Готовый продукт падает на плоскую ленту для вывода. Подходит для крупносерийного производства длинных фильтрующих картриджей.
Полностью автоматическая машина для склеивания фильтровальной бумаги горячим расплавом подходит для склеивания швов термоклеем:
Автомобильные масляные фильтры
Топливные фильтры
Воздушные фильтры
Гидравлические фильтрующие элементы
Применимая длина фильтрующего элемента: ≤1000 мм.
1. Система дозирующей головки клея
Регулируемый подъем и горизонтальное перемещение.
Точная регулировка объема клея.
Подходит для различных размеров фильтрующих элементов.
2. Система транспортировки
Два синхронных ремня для прессования и транспортировки.
Выход плосколенточного конвейера
Главный двигатель: 200 Вт
Конвейерный двигатель: 200 Вт
3. Система термоплавкого клея.
Мощность нагрева: 4кВт
Мощность двигателя: 0,12 кВт
4. Инфракрасная система мониторинга.
Инфракрасный датчик входного цилиндра позиционирования
Инфракрасный датчик дозирующей головки клея
5. Верхняя и нижняя направляющие пластины + направляющие блоки.
4 направляющие пластины с направляющими блоками
Предотвратить падение фильтрующих элементов
Обеспечьте стабильное и точное кормление
6. Система управления
Независимый контроль скорости главного двигателя и двигателя конвейера.
Производственный счетчик
Аварийный выключатель
и плавится при высокой температуре, а затем аккуратно распределяется по соединению фильтрующего элемента через клеевое сопло.
Синхронные ремни оказывают давление на зажим и соединение соединения, одновременно транспортируя готовую продукцию назад. Приклеенный фильтрующий элемент наконец выгружается через плоский ленточный конвейер.
1. Подготовка к загрузке
Поместите полностью автоматическую машину для склеивания фильтровальной бумаги горячим расплавом стыком вверх в зазор между левой и правой направляющими пластинами. Совместите центр отверстия с направляющим блоком. Следующий фильтрующий элемент можно разместить между верхней и нижней направляющими пластинами, чтобы предотвратить падение.
2. Ручная подача
Слегка сдвиньте фильтрующий элемент вперед, пока инфракрасный датчик позиционирующего цилиндра не обнаружит продукт.
3. Автоматический выпуск
Позиционирующий цилиндр втягивается и позволяет фильтрующему элементу войти в станцию дозирования клея.
4. Дозирование клея
Когда инфракрасный датчик дозирования клея определяет правильное положение, электромагнитный клапан открывается, и дозирующая головка наносит клей.
5. Прессование и транспортировка
Синхронные ремни выводят фильтрующий элемент из клеевой станции, одновременно прижимая и закрепляя клеевой шов.
6. Прерывистая транспортировка
Синхронные ремни периодически транспортируют фильтрующие элементы. После накопления определенного количества продукция попадает на плоский ленточный конвейер.
7. Выход готовой продукции
Плоский ленточный конвейер выводит готовые фильтрующие элементы за пределы машины.
1. Возможность приклеивания длинных фильтрующих элементов (≤1000 мм).
Полностью автоматическая машина для склеивания фильтровальной бумаги методом горячего расплава поддерживает максимальную длину склеивания 1000 мм, что делает ее подходящей для применения в крупных фильтрах, таких как фильтры для тяжелых грузовых автомобилей и фильтрующие элементы для строительной техники.
2. Двойной инфракрасный мониторинг для точного склеивания.
Инфракрасный датчик позиционирования и инфракрасный датчик дозирования клея обеспечивают точную работу только при правильном расположении фильтрующего элемента, предотвращая утечку клея и неполное приклеивание.
3. Интегрированное синхронное ленточное прессование и транспортировка.
Двойные синхронные ремни выполняют функции прессования и транспортировки, сокращая объем ручной работы и повышая эффективность производства.
4. Регулируемый регулятор количества клея.
Каждая головка дозатора клея оснащена независимым регулировочным винтом:
Вращение по часовой стрелке: уменьшите выход клея.
Вращение против часовой стрелки: увеличение выхода клея.
Подходит для различных спецификаций фильтров.
5. Регулируемое положение дозирующей головки клея.
Высоту и горизонтальное положение клеевой головки можно быстро отрегулировать с помощью маховиков и регулировочных болтов.
6. Простая регулировка натяжения синхронного ремня.
Независимые маховики с обеих сторон позволяют быстро регулировать натяжение ремня, обеспечивая равномерную силу прижима и надежное качество склеивания.
7. Направляющие пластины предотвращают падение фильтра.
Четыре направляющие пластины и направляющие блоки на входе обеспечивают плавную подачу и предотвращают наклон или падение фильтрующих элементов.
8. Регулируемая скорость производства.
И главный двигатель, и двигатель конвейера оснащены независимыми регуляторами скорости.
10–30 шт./мин, регулируемая
| Параметр | Спецификация |
| Модель | ПЛРЗ-1000Н |
| Производственная мощность | 10 – 30 шт./мин (регулируемая) |
| Максимальная длина прохода фильтрующего элемента | 1000 мм |
| Мощность главного двигателя | 200 Вт |
| Мощность двигателя конвейера | 200 Вт |
| Мощность двигателя для клея-расплава | 0,12 кВт |
| Мощность нагрева клея-расплава | 4 кВт |
| Общая мощность | Прибл. 4,5 кВт |
| Давление подачи воздуха | 0,6 МПа |
| Источник питания | 220 В/50 Гц (настраиваемый) |
| Габаритные размеры (Д × Ш × В) | 1865×806×2037 мм |
Установите машину на ровном, чистом и хорошо вентилируемом полу вдали от сред с высокой температурой пыли.
Соблюдайте свободное пространство более 1 метра с обеих сторон и более 1,5 метра спереди и сзади.
Для перевозки используйте вилочный погрузчик грузоподъемностью более 1 тонны.
Отремонтируйте машину и правильно отрегулируйте уровень.
Подключите источник питания 220 В/50 Гц с независимым заземлением.
Требуемое давление воздуха: 0,6 МПа.
Перед работой проверьте кабели, кнопки аварийной остановки и дверцы защитной крышки.
В1: Почему соединение фильтра недостаточно прочное?
Ответ: Общие причины включают в себя:
Недостаточный объем клея → Увеличьте расход клея.
Слишком высокая скорость конвейера → Уменьшите скорость главного двигателя.
Ремень синхронизатора слишком ослаблен → Отрегулируйте натяжение ремня.
В2: Можно ли склеивать фильтрующие элементы машины длиной более 1000 мм?
О: Стандартная модель поддерживает максимальную длину 1000 мм. Для особых требований доступны удлиненные корпуса машин и более длинные конвейеры.
В3: Что делать, если фильтрующий элемент застрял или упал?
О: Проверьте, не деформированы ли входные направляющие пластины, правильно ли выровнен направляющий блок и правильно ли натянут ремень синхронизатора. Отрегулируйте согласно руководству по эксплуатации.
В4: Как долго необходимо предварительно нагревать систему термоплавкого клея?
О: Обычно для достижения заданной температуры требуется около 15–20 минут (обычно 150–180°C в зависимости от типа клея). Рекомендуется обогрев перед каждой производственной сменой.
Полностью автоматическая машина для склеивания фильтров термоклеем для массового производства длинных фильтрующих элементов (≤1000 мм).
Доступны бесплатные образцы тестирования. Клиенты могут отправить образцы фильтров для испытаний на склеивание.
На оптовые заказы распространяются скидки. Пожалуйста, свяжитесь с отделом продаж, чтобы узнать время доставки.
Доступны индивидуальные решения, включая большую длину склеивания, различные требования к напряжению и специальные дозирующие головки клея (круглые, квадратные и т. д.).
Вместе с машиной поставляются руководства, электрические схемы и списки пневматических компонентов на английском и китайском языках.
Как профессиональный экспортер оборудования для приклеивания фильтрующих картриджей, мы обещаем прямые заводские цены, годовую гарантию и долгосрочную поставку расходных деталей (синхронные ремни, дозирующие головки, нагревательные элементы, инфракрасные переключатели и т. д.). Добро пожаловать, чтобы запросить предложение или посетить наш завод.
