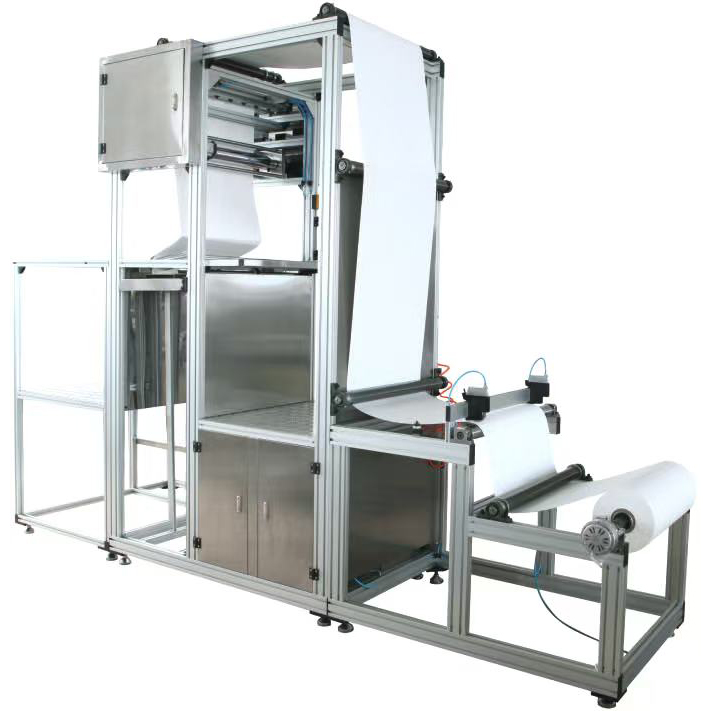

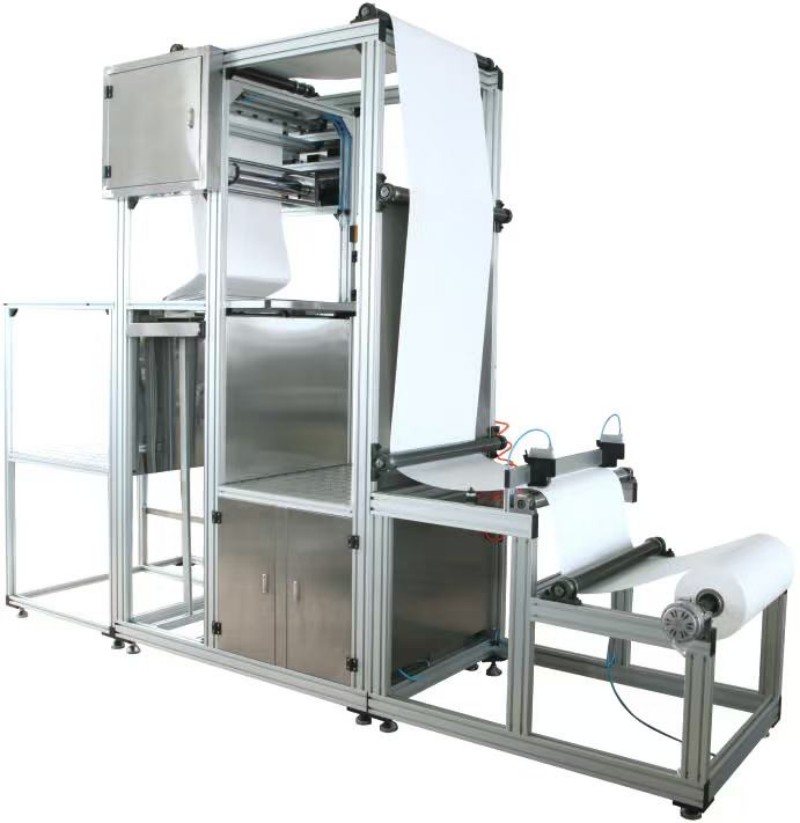

Качество завода в Пулане. Отдельная машина для плиссирования стекловолокна Hepa объединяет подачу (магнитный порошковый тормоз + вал расширения воздуха), импортную резку, тиснение, валики для вытягивания бумаги и сбор материала в одну полную систему. Контролируя разницу скоростей между устройством тиснения и роликами, вытягивающими бумагу, можно плавно регулировать высоту сгиба без замены роликов.
Ролики вытягивания бумаги и система намотки приводятся в движение серво/шаговыми двигателями, что обеспечивает стабильную передачу и высокую точность. В раме машины используются профили из алюминиевого сплава, обеспечивающие красивый внешний вид, легкую конструкцию и долговечность.
Машина поддерживает продукцию шириной до 650 мм и обеспечивает производительность 100–110 складок в минуту при высоте сгиба 100 мм.
Отдельная машина для плиссирования стекловолокна Hepa — это автоматическое плиссировочное оборудование, предназначенное для формирования бумаги из стекловолокна, используемой в сепараторных HEPA-фильтрах.
Машина состоит из шести основных частей:
Устройство подачи
Режущий механизм
Механизм тиснения
Роликовый механизм вытягивания бумаги
Шкаф управления с сенсорным экраном
Устройство сбора материала
Машина работает, устанавливая разницу во времени между работой устройства для тиснения и скоростью валика, вытягивающего бумагу. Это позволяет плавно регулировать расстояние тиснения, обеспечивая бесступенчатую регулировку высоты сгиба без замены роликов.
Подходит для массового производства плиссированной бумаги из стекловолокна. Готовая гофрированная бумага имеет гладкие торцевые поверхности, точные размеры и стабильное качество фальцовки.
Устройство подачи:
Вал воздушного расширения (натяжение накачиванием), магнитно-порошковый тормоз, муфта, установочные болты
Режущий механизм:
Импортный режущий нож (регулируемое пневматическое давление)
Механизм тиснения:
Цилиндр для тиснения (регулируемая глубина), нож для тиснения
Роликовый механизм вытягивания бумаги:
Ролики вытягивания бумаги (с приводом от серводвигателя), роликовый цилиндр (регулировка зазора)
Устройство для сбора материала:
Привод шагового двигателя, сборная платформа
Система управления:
Сенсорный экран (китайский и английский), ПЛК, аварийный выключатель
Вспомогательные компоненты:
Пневматический сдвоенный блок, электромагнитный клапан, механизм подъема рабочего стола.
Устройство для тиснения перемещается вверх и вниз с фиксированной частотой, в то время как ролики, вытягивающие бумагу, продвигают бумагу из стекловолокна вперед с заданной скоростью.
Расстояние, на которое перемещается бумага из стекловолокна между двумя операциями тиснения, определяет высоту сгиба.
Регулируя соотношение между скоростью вытягивания бумаги и частотой тиснения, высоту сгиба можно плавно регулировать без замены роликов.
1. Загрузка
Выпустите воздух из вала расширения воздуха, вставьте рулон стекловолоконной бумаги, накачайте вал, чтобы затянуть рулон, поместите его на стойку для материала и соедините с магнитно-порошковым тормозом.
2. Заправка бумаги
Протяните бумажную головку через натяжной ролик и направьте ее в режущий механизм.
3. Резка
Отрегулируйте расстояние между режущими ножами в соответствии с шириной продукта и удалите лишние края.
4. Тиснение
Разрезанная бумага из стекловолокна поступает в механизм тиснения, и нож для тиснения нажимает отметки сгиба на поверхность бумаги.
5. Вытягивание бумаги
Ролики, вытягивающие бумагу, перемещают бумагу из стекловолокна вперед. Соответствие скорости между частотой тиснения и скоростью подачи бумаги определяет высоту сгиба.
6. Сбор материалов
Бумага из тисненого стекловолокна поступает в сборное устройство, автоматически сгибается и аккуратно укладывается стопкой.
7. Вывод
Готовый сложенный материал после сбора удалите.
1. Бесступенчатая регулировка высоты складывания без замены ролика.
Установив время тиснения и разницу скоростей протягивающего ролика бумаги через сенсорный экран, высоту сгиба можно плавно регулировать (≤250 мм). Запасные части не требуются, что снижает производственные затраты и время переналадки.
2. Магнитный порошковый тормоз + воздушный расширительный вал, защитная бумага из стекловолокна
В системе подачи используется магнитно-порошковый тормоз для постоянного контроля натяжения и вал расширения воздуха для затягивания рулона бумаги. Бумага из стекловолокна с меньшей вероятностью сломается или упадет во время кормления.
3. Импортный режущий нож, гладкая кромка без заусенцев.
Давление режущего ножа можно регулировать пневматически. Режущая кромка остается гладкой и чистой, что улучшает внешний вид фильтра.
4. Серво/шаговый привод, высокая точность.
В роликах, вытягивающих бумагу, используется серводвигатель, а в системе сбора используется шаговый двигатель, что обеспечивает стабильную передачу, точное позиционирование и постоянство размеров сгиба.
5. Регулируемая глубина тиснения, подходит для различных бумажных материалов.
Глубину тиснения можно регулировать, вращая соединитель цилиндра тиснения:
Вращение по часовой стрелке: увеличение глубины тиснения.
Вращение против часовой стрелки: уменьшите глубину тиснения.
6. Быстрая коррекция отклонения подачи бумаги.
Неравномерный зазор между двумя роликами, вытягивающими бумагу, является основной причиной отклонения. Исправить проблему можно, отрегулировав разъемы цилиндра с обеих сторон.
7. Профильная рама из алюминиевого сплава, прочная и привлекательная.
В раме отдельной машины для плиссирования стекловолокна Hepa используются профили из промышленного алюминиевого сплава, обеспечивающие коррозионную стойкость, легкую конструкцию и современный внешний вид.
8. Двуязычный сенсорный экран с хранилищем рецептов.
Система поддерживает настройку количества продукции, высоты сгиба, частоты двигателя, времени задержки и других параметров. Возможно автоматическое отключение после достижения заданного объема производства.
| Параметр | Спецификация |
| Модель | ПЛИГ-650-А |
| Производственная мощность (при высоте сгиба 100 мм) | 100 – 110 сгибов/мин |
| Ширина продукта | ≤ 650 мм |
| Высота сгиба продукта | ≤ 250 мм |
| Общая мощность двигателя | 1,5 кВт (сервопривод подачи бумаги 0,75 кВт + шаговик приемного устройства 0,75 кВт) |
| Давление подачи воздуха | 0,6 МПа |
| Источник питания | 220 В/50 Гц |
| Габаритные размеры (Д × Ш × В) | 3560×1285×2460 мм |
Установите отдельную машину для плиссировки стекловолокна Hepa на ровном, чистом и хорошо проветриваемом полу, избегая пылевых сред с высокой температурой.
Соблюдайте расстояние ≥1 метра от стен спереди, сзади и справа; ≥1,5 метра с левой стороны.
Для транспортировки используйте вилочный погрузчик грузоподъемностью более 1 тонны.
Отремонтируйте машину и откалибруйте уровень.
Электропитание: 220В/50Гц с независимым заземлением.
Давление подачи воздуха: 0,6 МПа.
Перед работой проверьте кабели, кнопки аварийной остановки и защитные крышки.
В1: Как отрегулировать высоту сгиба, если она неточная?
Ответ: Высота сгиба определяется соотношением времени тиснения и скорости тянущего бумаги валика. Отрегулируйте значение «настройка высоты складывания» в интерфейсе параметров двигателя с сенсорным экраном. Также проверьте, плавно ли работает цилиндр тиснения и не проскальзывают ли ролики, вытягивающие бумагу.
В2: Что делать, если глубина тиснения не подходит?
A: Поверните соединитель цилиндра тиснения:
По часовой стрелке: увеличение глубины тиснения.
Против часовой стрелки: уменьшить глубину тиснения.
Если регулировка не решает проблему, проверьте, не изношен ли нож для тиснения и стабильно ли давление воздуха в цилиндре.
В3: Что делать, если магнитно-порошковый тормоз не работает и натяжение нестабильно?
О: Возможные причины:
① Магнитный порошок закончился → Добавьте магнитный порошок.
② Вал воздушного расширителя и магнитно-порошковый тормоз не соединены должным образом → Проверьте, правильно ли затянут позиционирующий болт муфты.
Вопрос 4: Как быстро исправить отклонение подачи бумаги?
A: Соединители цилиндров на обоих концах роликов, вытягивающих бумагу, можно регулировать независимо.
Отклонение бумаги влево: поверните левый разъем по часовой стрелке или правый разъем против часовой стрелки.
Отклонение бумаги вправо: отрегулируйте в противоположном направлении.
После регулировки убедитесь, что зазор между обоими роликами одинаковый.
Это оборудование представляет собой машину для плиссирования стекловолокна сепаратора HEPA, подходящую для массового производства гофрированной бумаги из стекловолокна для сепараторных фильтров HEPA.
Доступно бесплатное тестирование образцов (отправьте бумагу из стекловолокна, мы проведем пробную плиссировку и отправим образцы обратно для проверки).
На оптовые заказы предоставляются скидки. Пожалуйста, свяжитесь с отделом продаж, чтобы узнать время доставки.
Доступны индивидуальные решения для более широкой ширины (>650 мм), большей высоты сгиба (>250 мм) или особых требований к резке.
Вместе с машиной поставляются руководства на китайском и английском языках, электрические схемы и списки пневматических компонентов.
Как профессиональный экспортер оборудования для плиссирования стекловолокна, мы предоставляем прямые заводские цены, годовую гарантию и долгосрочную поставку запасных частей (ножи для резки, ножи для тиснения, магнитный порошок, цилиндрические уплотнения и т. д.).
Добро пожаловать, чтобы запросить предложение или посетить наш завод для проверки.
