Машина для склеивания панельных воздушных фильтров

Машина для склеивания панельных воздушных фильтров фабрики Пулан с производительностью 6 деталей в минуту и ​​совместимостью с заготовками шириной до 350 мм подходит для непрерывного производства панельных воздушных фильтров.

Что такое машина для склеивания панельных воздушных фильтров?

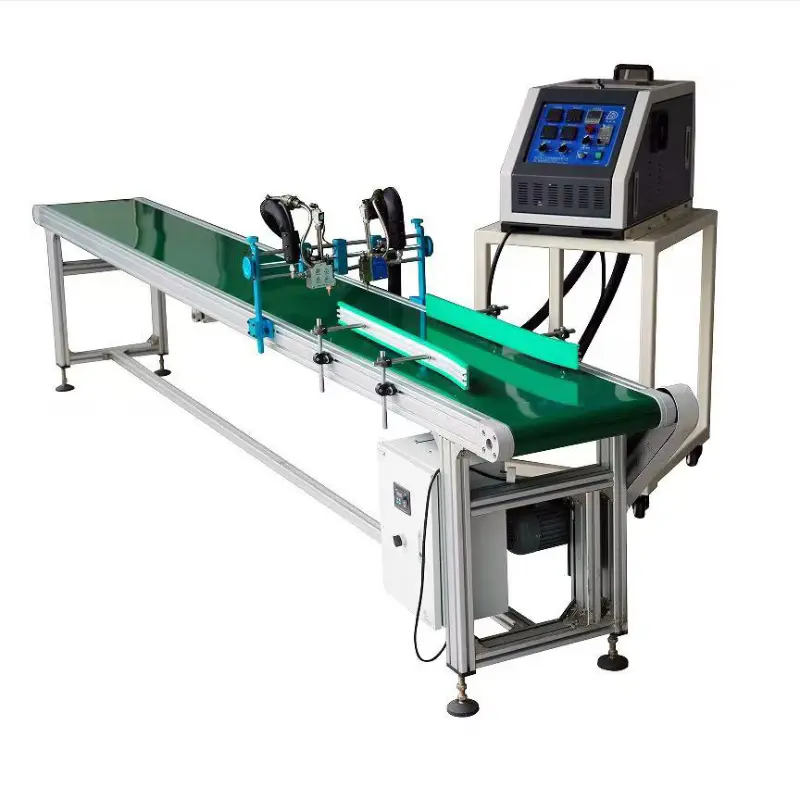

Машина для склеивания панельных воздушных фильтров китайского производства представляет собой автоматизированную систему дозирования клея-расплава, разработанную для прямоугольных элементов воздушного фильтра. Он объединяет механизмы левого и правого сопел для клея, механизм транспортировки фильтра (плоский ремень с позиционирующими полосками) и машину для нанесения клея-расплава.

Во время работы датчик определяет, когда фильтрующий элемент приближается к области сопла клея, и автоматически активирует подачу клея. Когда фильтр перемещается в положение склеивания, две независимые клеевые головки одновременно наносят параллельные линии клея. После прохождения фильтра через область сопла система автоматически прекращает подачу клея.

Точный процесс нанесения клея помогает предотвратить чрезмерный контакт между складками фильтровальной бумаги, вызванный внешним давлением, уменьшая сопротивление воздушному потоку и сохраняя производительность фильтра.

Приложения и конфигурация машины

Приложения

Основные компоненты

Принцип работы и производственный процесс

Фильтрующий элемент движется вперед по конвейерной ленте. Когда датчик обнаруживает попадание фильтра в зону склеивания, он активирует систему дозирования клея. Две клеевые головки работают одновременно, нанося на поверхность фильтра две параллельные линии клея. После прохождения фильтра через клеевые головки подача автоматически прекращается.

Этапы производства

1. Приготовление: Включите аппарат для нанесения клея-расплава и нагрейте его до заданной температуры, пока клей полностью не расплавится.
2. Регулировка: Отрегулируйте направляющие переднего стола и планки позиционирования конвейера в соответствии с шириной фильтра. Отрегулируйте высоту клеевого сопла в соответствии с толщиной фильтра и установите расстояние между двумя клеевыми головками в соответствии с требуемым расстоянием между клеевыми линиями.
3. Загрузка: Поместите фильтрующий элемент на передний рабочий стол и осторожно надавите на конвейерную ленту.
4. Транспортировка: конвейер перемещает фильтр вперед, а датчик определяет правильное положение для активации склеивания.
5. Нанесение клея: две клеевые головки одновременно наносят две параллельные линии клея, когда фильтр проходит под ними.
6. Остановка клея: датчик запускает автоматическое отключение клея после того, как фильтр покидает зону склеивания.
7. Результат: Конвейер выводит готовый фильтрующий элемент из машины.

Ключевые преимущества

1. Двойные клеевые головки для нанесения в две линии
Две независимые клеевые головки работают одновременно, выполняя две клеевые линии за один проход и повышая эффективность производства.
2. Точное дозирование клея с сенсорным управлением
Система автоматически запускает и останавливает подачу клея в зависимости от положения фильтра, сокращая отходы клея и обеспечивая точное нанесение.
3. Автоматический и ручной режимы работы
Оба режима работы доступны для удовлетворения различных производственных требований и условий процесса.
4. Улучшенная стабильность работы фильтра
Нанесенные клеевые полоски обеспечивают дополнительную поддержку, предотвращая смыкание складок фильтра под давлением, уменьшая сопротивление воздушному потоку и продлевая срок службы фильтра.
5. Регулируемое положение клеевого сопла
Левую и правую клеевые головки можно независимо регулировать по горизонтальному промежутку и вертикальной высоте для соответствия различным размерам фильтров и положениям клеевых линий.
6. Система нанесения клея-расплава большой емкости
Бак для клея емкостью 10 кг сокращает необходимость частой дозаправки клея. Система нагрева мощностью 4 кВт обеспечивает быстрый нагрев и стабильный контроль температуры для непрерывного производства.
7. Компактная структура и простая интеграция
При размерах основной машины 2400×585×1250 мм оборудование может быть установлено как независимая рабочая станция или интегрировано в линию по производству фильтров.
8. Простые требования к техническому обслуживанию
Плановое техническое обслуживание в основном включает в себя удаление остатков клея, смазку трансмиссионных цепей, а также регулярный слив и смазку пневматических компонентов.

Технические характеристики

Требования к установке

1. Установите машину на ровном, чистом и хорошо вентилируемом полу вдали от высоких температур и пыли.
2. Соблюдайте расстояние не менее 1 метра спереди и сзади и 1,5 метра с обеих сторон.
3. Для перевозки используйте вилочный погрузчик грузоподъемностью более 1 тонны.
4. Закрепите машину и отрегулируйте уровень перед работой.
5. Подключитесь к выделенному источнику питания 380 В/50 Гц с надлежащим заземлением.
6. Обеспечьте подачу сжатого воздуха давлением 0,6 МПа.
7. Перед запуском проверьте кабели, кнопку аварийной остановки и защитное ограждение.

Часто задаваемые вопросы

В1: Почему сопло для клея не подает клей?

Ответ: Возможные причины:

① Нет клея внутри блока термоклея или недостаточная температура → Добавьте клей и подождите, пока не будет достигнута заданная температура.

② Не подключена подача воздуха к клеевому пистолету → Проверьте пневматическую цепь.

③ Неисправность клеевой машины → Осмотрите или замените узел.

В2: Что делать, если две линии клея несимметричны?

A: Отрегулируйте левую и правую клеевые головки отдельно с помощью регулировочных маховиков. Поверните левое регулировочное колесо по часовой стрелке, чтобы переместить левое сопло вправо, и против часовой стрелки, чтобы переместить его влево. Точно так же отрегулируйте правое сопло, пока обе линии клея не станут симметричными.

В3: Почему при прохождении фильтра через сопло для клея происходит соскабливание клея?

О: Высота клеевого сопла может не соответствовать высоте фильтра. Ослабьте винты крепления направляющей и отрегулируйте высоту сопла с помощью маховика регулировки подъема. После регулировки затяните винты.

В4: Может ли машина обрабатывать фильтры разной ширины?

А: Да. Отрегулируйте расстояние между направляющими переднего стола и планками позиционирования конвейера в соответствии с шириной фильтра. Станок поддерживает заготовки шириной до 350 мм.

Информация для заказа

Машина для склеивания панельных воздушных фильтров предназначена для нанесения двойной линии клея в больших объемах на прямоугольные элементы воздушного фильтра.

Компания Pulan предоставляет бесплатное тестирование образцов — клиенты могут отправить фильтрующие элементы для пробной приклейки и оценки перед покупкой.

Доступны индивидуальные решения для различного количества клеевых линий, например, модель с тремя линиями склеивания PLFJ-3 или заготовки специальной ширины.

Каждая машина поставляется с руководствами по эксплуатации на китайском и английском языках, электрическими чертежами и списками пневматических компонентов. Как профессиональный производитель оборудования для нанесения клея, компания Pulan обеспечивает прямые цены с завода, годовую гарантию и долгосрочную поддержку запасных частей, включая сопла для клея, нагревательные трубки, конвейерные ленты и сенсорные переключатели.

Свяжитесь с нами для получения предложения или организации посещения завода.
