Полностью автоматическая линия по производству гофрированной бумаги для воздушных фильтров

Полностью автоматическая линия по производству гофрированной бумаги для панельных воздушных фильтров компании Pulan спроектирована для непрерывного гофрирования и склеивания горячим расплавом фильтрующих материалов, используемых в автомобильных панельных воздушных фильтрах из полиуретана. Производственная линия объединяет подачу бумаги, паровое увлажнение, плиссировку, нанесение клея, автоматический подсчет и транспортировку продукции в единую интегрированную систему, что устраняет необходимость в нескольких автономных машинах. Он вмещает фильтрующий материал шириной 90–350 мм, высотой складок 16–70 мм и работает с регулируемой производственной скоростью 5–30 м/мин. Прецизионные валики для тиснения обеспечивают равномерные складки с гладкими и ровными торцами.

Что такое полностью автоматическая линия по производству гофрированной бумаги для воздушных фильтров?

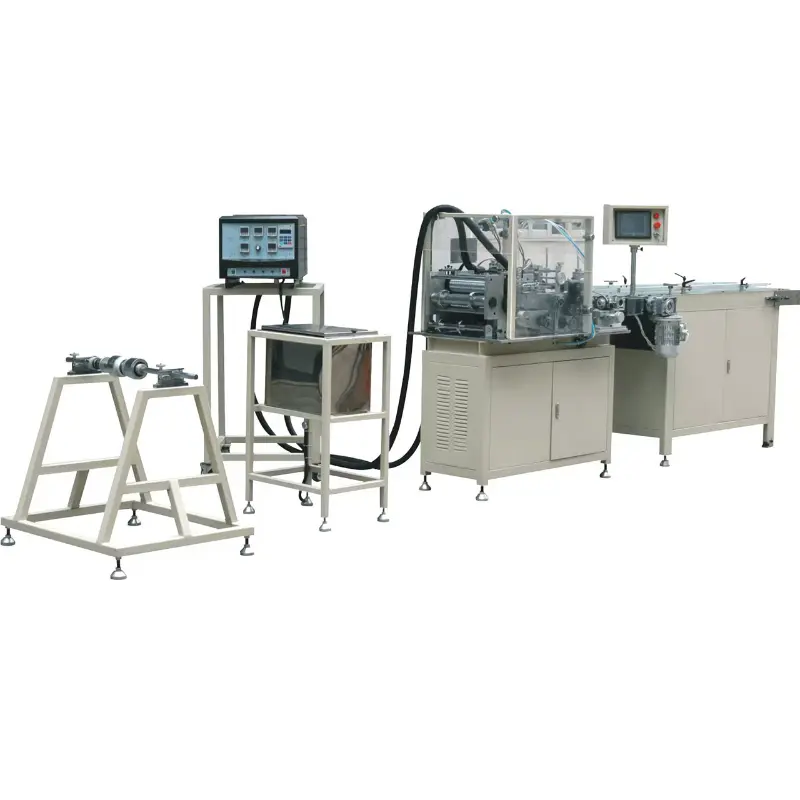

Полностью автоматическая линия по производству гофрированной бумаги для панельных воздушных фильтров представляет собой полностью автоматическую производственную систему, разработанную для производства гофрированных фильтрующих материалов для автомобильных воздушных фильтров из полиуретана. Он состоит из стойки размотки бумаги, установки парового увлажнения, плиссировочной машины, системы термоклея, автоматического счетчика, разгрузочного конвейера и системы управления ПЛК.

Во время производства фильтрующий материал сначала проходит через паровой блок для повышения гибкости, а затем попадает на валы для тиснения, где точно формируются линии сгиба. Затем клей-расплав наносится через прецизионные клеевые сопла, после чего носитель сгибается с помощью плиссирующих роликов. Наконец, складчатая фильтровальная бумага высушивается, стабилизируется потоком воздуха и транспортируется на следующий этап производства. Весь процесс обеспечивает стабильную геометрию складок и стабильное качество продукции при непрерывном массовом производстве.

Преимущества продукта

Конфигурация системы и приложения

Типичные применения

Основные компоненты

Производственный процесс

Производственная линия выполняет плиссировку и нанесение клея за одну непрерывную операцию. После увлажнения фильтрующий материал проходит через валики для тиснения, создавая равномерные линии сгиба. Затем наносится термоплавкий клей перед тем, как носитель попадает на плиссировочные валики, где формируется окончательная форма складок. Поток воздуха от сушильного вентилятора помогает стабилизировать складки перед тем, как готовый материал будет выгружен на конвейер.

Порядок работы

1. Загрузка материала: Установите рулон фильтрующего материала на разматывающий вал и закрепите его центрирующими конусами.
2. Подача бумаги: Проведите фильтрующий материал через блок парового увлажнения в секцию роликов.
3. Тиснение: верхний и нижний валики создают точные линии сгиба, а скорость производства контролируется преобразователем частоты.
4. Нанесение клея: Фильтрующий материал проходит через сопла для нанесения клея-расплава.
5. Складывание: собирающие ролики складывают носитель в требуемый профиль складок.
6. Сушка и придание формы: воздушный поток способствует отверждению клея, сохраняя при этом равномерную геометрию складок.
7. Выход готовой продукции: Конвейер доставляет готовый фильтрующий материал для следующего производственного процесса.

Технические характеристики

Рекомендации по установке

1. Установите производственную линию на ровном, чистом и хорошо вентилируемом полу вдали от чрезмерного тепла и пыли.
2. Соблюдайте минимальное расстояние 1 метр с обеих сторон и 1,5 метра спереди и сзади.
3. Соблюдайте расстояние 0,8–1,2 метра между каждой секцией машины, сохраняя при этом одну и ту же осевую линию.
4. Транспортируйте каждую единицу вилочным погрузчиком грузоподъемностью не менее 1 тонны, затем выровняйте и закрепите оборудование.
5. Подключите машину к выделенному источнику питания 380 В/50 Гц с надлежащим заземлением.
6. Обеспечить стабильную подачу сжатого воздуха давлением 0,6 МПа.
7. Перед запуском проверьте силовые кабели, аварийный выключатель и защитные дверцы.

Часто задаваемые вопросы

В1: Почему положение тиснения смещается во время работы??

Ответ: Несоосность обычно возникает из-за того, что верхний и нижний валики для тиснения не параллельны. Если бумага смещается влево, поверните правый регулировочный болт по часовой стрелке (или левый против часовой стрелки), чтобы опустить правую сторону верхнего ролика. Отмените регулировку, если бумага смещается вправо.

Вопрос 2: Что вызывает неравномерное образование складок?

О: Сначала проверьте, создают ли валики для тиснения равномерные линии сгиба. Если тиснение правильное, отрегулируйте зазор между верхним и нижним плиссирующими роликами с помощью регулировочного маховика или регулировочной гайки, пока зазор не станет ровным.

В3: Почему складки расходятся после склеивания?

Ответ: Обычно это вызвано либо недостаточным нанесением клея, либо чрезмерным потоком воздуха, который слишком быстро отверждает клей. Увеличьте объем клея или соответственно уменьшите поток воздуха вентилятора.

Вопрос 4. Что делать, если бумага подается неправильно или аппарат не останавливается автоматически?

О: Проверьте, не заблокирован ли или не поврежден ли фотоэлектрический датчик. При необходимости замените датчик или его плату управления. Если проблема остается, проверьте систему трансмиссии на наличие механических неисправностей.

Сервис и заказ

Полностью автоматическая линия по производству гофрированной бумаги для панельных воздушных фильтров предназначена для непрерывного и крупносерийного производства автомобильных фильтрующих материалов для панелей из полиуретана. Компания Pulan предоставляет бесплатное тестирование образцов — клиенты могут отправить фильтрующий материал для пробного производства перед размещением заказа.

Доступны пользовательские конфигурации для более широких сред, особых требований к высоте складок или альтернативных методов нагрева. Каждая производственная линия поставляется с руководствами по эксплуатации на китайском и английском языках, электрическими схемами и документацией по пневматическим компонентам.

Как опытный производитель оборудования для производства воздушных фильтров, Pulan предлагает прямые цены с завода, годовую гарантию и долгосрочную поддержку запасных частей, включая валики для тиснения, клеевые сопла, нагревательные элементы и конвейерные ленты. Свяжитесь с нами для получения информации о ценах или для организации посещения завода.
