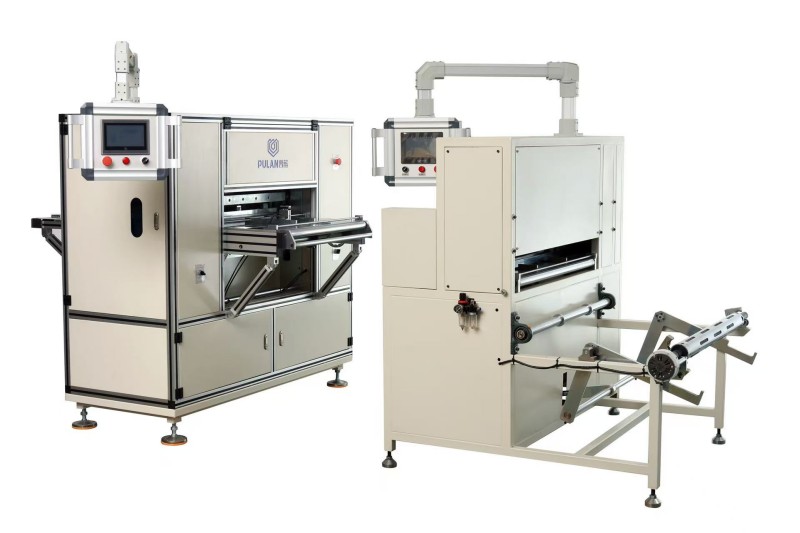

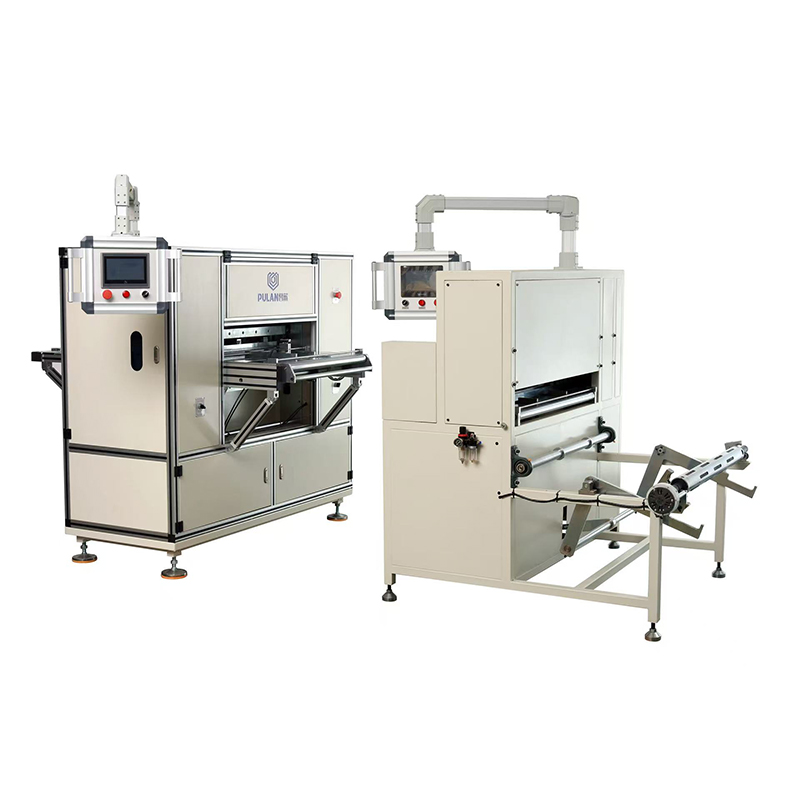

Полностью автоматическая высокоскоростная плиссировочная машина с ножевым ножом и ЧПУ компании Pulan представляет собой плиссировочную машину ножевого типа, специально разработанную для бумажных фильтрующих элементов, используемых в системах фильтрации и очистки. Машина состоит из узла предварительной резки и узла плиссировки. Благодаря технологии сервопривода высоту сгиба можно плавно регулировать в диапазоне от 4 до 100 мм. Угол складного ножа можно гибко регулировать для поддержки M-образных, W-образных и неравномерных складок. Он оснащен импортными режущими лезвиями, системой нагрева и функцией подсчета точек.
Полностью автоматическая высокоскоростная машина для плиссирования бумаги с ножами с ЧПУ — это автоматическая плиссировочная машина, в которой используются верхние и нижние складные ножи для поочередного перемещения и перекрытия, при этом высота перекрытия ножей определяет высоту сгиба. Машина состоит из узла предварительной резки (импортные режущие лезвия + подача бумаги с регулируемой частотой) и узла плиссировки (складывание с сервоножом + нагревательное формование + подсчет точек).
Он широко используется для крупносерийного производства бумажных фильтрующих элементов для автомобильных, воздушных и очистительных фильтров, обеспечивая точные размеры складок и стабильное качество складок.
Плиссирующая обработка бумажных фильтрующих элементов для фильтров и воздухоочистительного оборудования.
Блок предварительной резки: подающая стойка, импортные режущие лезвия, система подачи бумаги с переменной частотой, пневматическая регулировка давления резки.
Плиссирующий блок: механизм складного ножа с сервоприводом, верхняя и нижняя нагревательные пластины (окружающая среда ~ 220 ℃), устройство подсчета точек, система управления с сенсорным экраном.
Вспомогательная система: пневматические компоненты, система аварийной остановки, защитная блокировка.
Серводвигатель приводит в попеременное движение верхний и нижний складные ножи. Высота перекрытия между двумя ножами определяет высоту сгиба. После того, как фильтрующий материал предварительно разрезается на необходимую ширину, он поступает в гофрирующий блок для складывания, после чего следует термическое прессование и формование с помощью нагревательных пластин. В то же время система точечной маркировки автоматически размечает заданное количество складок.
Подача материала:
Установите рулонный фильтрующий материал на подставку.
Предварительная резка:
Отрегулируйте направляющую, зазор ролика подачи бумаги, расстояние между ножами и давление резки в соответствии с производственными требованиями.
Тиснение (опционально):
Принтер создает линии сгиба на фильтрующем материале, где шаг тиснения равен высоте сгиба.
Плиссировка:
Установите высоту сгиба и режим складки (С/Ш/неравномерный рисунок) с помощью сенсорного экрана. Складные ножи с сервоприводом автоматически регулируют и складывают фильтрующий материал.
Подсчет точек:
Система автоматически отмечает заданное количество складок для последующей резки и разделения.
Формирование нагрева:
Верхняя и нижняя нагревательные пластины применяют тепло и давление для стабилизации сложенного фильтрующего материала.
Выход:
Готовый складчатый фильтрующий элемент выгружается с задней платформы.
1. Ножевая плиссировка с бесступенчатой регулировкой высоты сгиба.
Высоту сгиба можно свободно регулировать в диапазоне 4–100 мм. Сервосистема автоматически регулирует положение складывания без замены механических частей.
2. Поддерживает неравномерный рисунок складок.
Машина может производить фальцы M-типа, W-типа и различные образцы неравномерной высоты с помощью настроек сенсорного экрана.
3. Гибкая регулировка угла наклона складного ножа.
Угол складного ножа можно регулировать в соответствии с различными характеристиками фильтрующего материала, что снижает повреждение материала во время обработки.
4. Импортные режущие лезвия.
Высококачественные ножи для продольной резки обеспечивают ровные режущие кромки без заусенцев. Минимальная ширина резки может достигать 45 мм.
5. Система формирования нагрева (окружающая среда ~ 220 ℃).
Нагревательные пластины стабилизируют структуру складок после складывания, предотвращая отскок и деформацию.
6. Функция автоматического подсчета точек.
Система размечает заданное количество складок, что упрощает последующую резку и разделение.
7. Возможность обработки большой высоты сгиба.
Когда высота сгиба превышает 35 мм, необходимо заменить кулачковые направляющие ролики, чтобы увеличить кривую смены ножей и обеспечить стабильное складывание.
8. Сенсорный экран с интерфейсом на китайском и английском языках.
Система управления поддерживает выбор режима M/W/нерегулярный, настройку параметров и сохранение рецептов.
| Параметр | Спецификация |
| Модель | PL-AUTO55-800F (4-е поколение) |
| Скорость подачи бумаги | 0,5 ~ 12 м/мин (регулируемая) |
| Максимальная ширина прохода для фильтровальной бумаги | 800 мм |
| Минимальная ширина резки фильтровальной бумаги | 45 мм |
| Максимальная складная ширина | 1050 мм |
| Диапазон высоты сгиба | 4 ~ 100 мм (бесступенчатая регулировка) |
| Скорость складывания | 0 ~ 190 сгибов/мин (регулируемая) |
| Общая мощность двигателя | 7 кВт |
| Мощность нагрева | 8 кВт |
| Диапазон контроля температуры | Окружающая среда ~ 220°С |
| Давление подачи воздуха | 0,6 МПа |
| Источник питания | 380 В/50 Гц |
| Размеры фальцевальной машины (Д × Ш × В) | 2000×1800×1800 мм |
| Размеры блока предварительной резки | 1400×1350×1037 мм |
Установите полностью автоматическую высокоскоростную плиссировочную машину с ножом и ножом с ЧПУ на ровную поверхность с зазором более 1 м с обеих сторон и зазором более 1,5 м спереди и сзади.
Сохраняйте расстояние 0,8–1,2 м между блоком предварительной резки и плиссировочной машиной, выровняв их по одной центральной линии.
Для транспортировки используйте вилочный погрузчик грузоподъемностью более 1 тонны.
Подключитесь к источнику питания 380 В/50 Гц с независимым заземлением.
Давление подачи воздуха: 0,6 МПа.
Перед работой проверьте кабели, кнопку аварийной остановки и защитную дверцу (машина не может запуститься, если дверца открыта).
В1: Какие специальные формы складок может производить эта машина?
О: Он поддерживает M-тип, W-тип и различные шаблоны нестандартной высоты сгиба, которые можно выбрать с помощью системы управления сенсорным экраном.
Вопрос 2: Какие корректировки необходимы, если высота сгиба превышает 35 мм?
A: Замените ролик B на направляющей кулачковой пластине (по две штуки с каждой стороны, всего четыре штуки), чтобы увеличить кривую замены ножей, и уменьшите скорость складывания, чтобы предотвратить поломку бумаги.
В3: Как отрегулировать неровные торцевые поверхности складок?
Ответ: Неровные концы обычно возникают из-за непараллельного расположения верхних и нижних складных ножей. Если торцевая поверхность смещается влево, опустите зазор левого ножа; если он смещается вправо, опустите зазор правого ножа.
В4: Как регулируются глубина и шаг тиснения?
A: Отрегулируйте глубину тиснения, вращая маховики точной регулировки с обеих сторон верхнего ножа для тиснения. Шаг тиснения задается с помощью параметров шагового двигателя сенсорного экрана, при этом шаг тиснения равен высоте сгиба.
В5: Что делать, если во время работы возникает ненормальный шум?
Ответ: Обычно это вызвано недостаточным зазором между ножами и нагревательными пластинами, что приводит к сдавливанию фильтрующего материала внутри машины. Немедленно остановите машину и увеличьте зазор, чтобы избежать повреждения ножа.
В6: Почему фильтрующий материал следует удалять после каждой рабочей смены?
A: Удаление оставшегося фильтрующего материала предотвращает воздействие остатков влаги после нагрева на проход материала и нагревательные пластины.
Прямые поставки с завода, доступны индивидуальные решения (специальная высота сгиба, неравномерные складки и т. д.)
Доступно бесплатное тестирование образцов (отправьте фильтровальную бумагу для пробного производства)
В комплект входят руководства, электрические схемы и списки пневматических компонентов на английском и китайском языках.
Долгосрочные поставки запасных частей (режущие лезвия, складные ножи, нагревательные трубки и т.д.)
Как профессиональный экспортер полноавтоматических высокоскоростных плиссировочных машин с ножами с ЧПУ, компания Pulan предоставляет прямые цены с завода, годовую гарантию и долгосрочную техническую поддержку. Свяжитесь с нами для получения предложения или посещения завода.
